GN 808.3

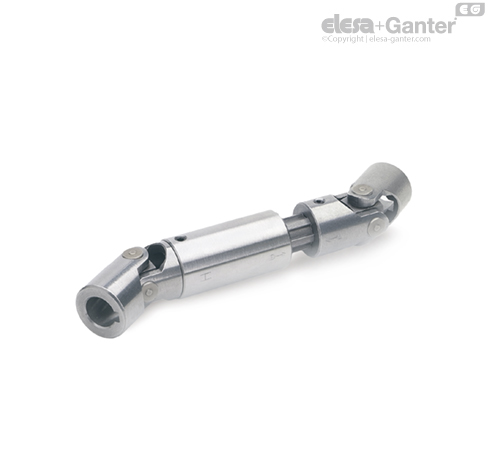

Cardans con cojinetes de agujas

Los ejes de articulaciones universales con cojinete de agujas GN 808.3 no solo corrigen la desviación entre dos ejes, sino que también permiten el alineamiento de longitudes, lo que, dependiendo de la longitud total l₁, permite la longitud de extracción correspondiente l₂. La transmisión de la potencia se consigue por medio de dos articulaciones universales  DIN 808 (Tipo EW), un eje ranurado y un manguito deslizante. Es importante verificar la precisión cuando se conecta el eje acanalado al manguito deslizante. Las marcas -> <- tienen que estar una enfrente a la otra. Cualquier problema en la conexión da lugar a una prestación desequilibrada y al consiguiente desgaste rápido.

• longitudes diferentes l₁ - l₂

• Agujeros sin chavetero

• Agujeros con cuadradillo

• Orificios con hexágono

• con otros agujeros o agujeros desiguales

• Versión de acero inoxidable (cojinete de agujas no inoxidable)

R.p.m. y par de apriete permisibles

• Chavetero DIN 6885

• Agujeros cruzados GN 110

• Tolerancias fundamentales ISO



Las articulaciones universales simples transfieren la rotación uniforme inicial como una rotación irregular. Una revolución del eje de accionamiento a través de la articulación universal simple hará que el eje de accionamiento acelere y desacelere dos veces. El grado de irregularidad depende del ángulo operativo ß.

Para conseguir una rotación suave del eje traccionado se necesitan dos cardans simples o un cardan doble. En los casos en los que son necesarias las menores irregularidades o donde lo habitual son los menores ángulos de trabajo, se usará un cardan simple.







Además los cojinetes deben de quedar tan cerca como sea posible de los cardan.

Para un trabajo continuo del cardan con cojinetes de fricción, es esencial una lubricación adecuada. Si no es posible una lubricación por goteo deberán ser lubricados al menos una vez al día. También es posible montar el cardan con un fuelle GN 808.1 que puede rellenarse con aceite o grasa.

Articulaciones universales con cojinete de agujas, Tipo EW



La tabla muestra la relación entre la potencia nominal de transferencia N y/o un par nominal M de los cardans DIN 808, tipo EW (cojinete de aguja única) en relación con las rpm. n.

Los valores se aplican solamente en condiciones de velocidad de rotación constante, carga constante y un ángulo de inclincación de 10º máx. No son aplicables a los cardan de acero inoxidable.

Para ángulos de inclinación mayores ß debe seleccionarse una potencia nominal N incrementada por el coeficiente de corrección k, y/o un par nominal M (véase ejemplo más abajo).

Fórmula de conversión:

Par M [Nm] = 9550 N[kW]/n [min-¹]

Potencia N [kW] = M [Nm] x n [min-¹]

1 kW = 1.36 PS / 1 PS = 0.736 kW

Par a transferir N = 5,5 kW

R.p.m. n = 2300 min-¹

Ángulo de inclinación ß = 10°

Coeficiente de corrección k = 1

Salida indicativa N = Salida nominal N

Se llega al punto de intersección P desde 5,5 kW y 2300 min-1 (lo que corresponde a un par de 23 Nm).

El tamaño inmediato superior de cardan correspondiente al punto P es el modelo con un diámetro d₁ = 28

Ejemplo 2

Par a transferir M = 23 kW

R.p.m. n = 2300 min-¹

Ángulo de inclinación ß = 18°

Coeficiente de corrección k = 1.43

Par indicativo = 1,43 x 23 Nm = 33 Nm

Se llega al punto de intersección P₁ desde 33 Nm y 2300 min-¹ (lo que equivale a una salida indicativa N = 7.9 kW).

El tamaño inmediato superior de cardan correspondiente al punto P₁ es el modelo con un diámetro d₁ = 32.
