Especificación
Acero inoxidable AISI 304
mate, acabado pulido MT
Tornillo avellanado DIN 7991
Acero inoxidable AISI 304
Pasador cónico con muesca de longitud media DIN 8745
Acero inoxidable AISI 304
Información

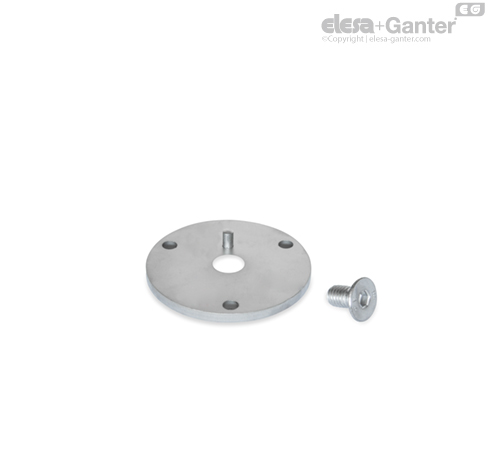

Las bridas GN 784.1 se montan desde abajo en las GN 784abrazaderas de fijación con rótula articulada. Un pasador cónico con muesca de longitud media impide cualquier rotación.
La brida permite el montaje de las rótulas articuladas en la superficie superior. La sección d2 con los tres agujeros d3 está configurada de tal modo que pueden utilizarse tornillos estándar con arandelas.
El pasador cónico con muesca de longitud media está montado en la brida. El tornillo de cabeza avellanada se incluye por separado.
