Información general
Características y aplicaciones

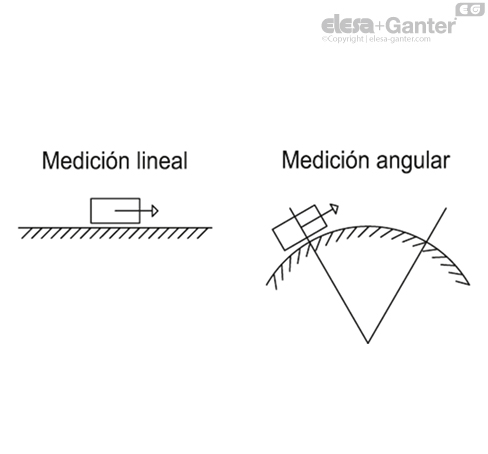

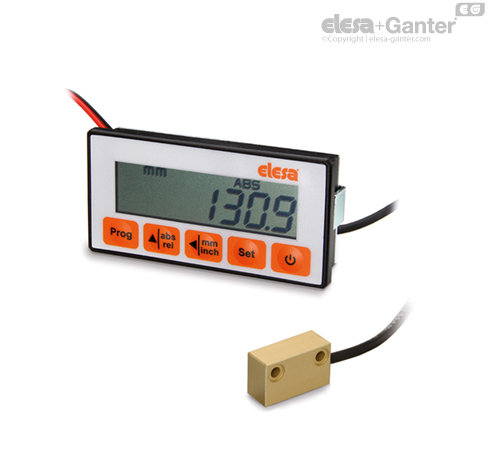

El sistema de medición MPI-15, consistente en un display multifunción LCD con un sensor de posición magnético integrado, en combinación con la banda magnética M-BAND-10 (para pedir por separado), es un sistema compelto de medición de desplazamiento lineal y angular (con un radio mínimo de 65 mm).
Caracterizado por un montaje extremadamente sencillo, permite una alineación y colocación precisas, minimizando así el tiempo y los procedimientos de mecanizado.
- LCD multifunción con 5 teclas de función.
- Modo absoluto/incremental.
- Función de apagado programable.
- Fuente de alimentación externa de 1,5 VCC.
- Memoria amplificada durante la sustitución de la batería.
- Protección ante la inversión accidental de la polaridad.
- Material de revestimiento del sensor magnético: aluminio anodizado.
Para más información, léase instrucciones de funcionamiento.
| Datos técnicos |
|---|
| Vida de la batería | 1,5 años (batería tipo C) |
| Resolución(1) | 0.1 mm - 0.01 in - 0.01° |
| Precisión(2) | 0.1 mm |
| Precisión de repetitividad(3) | 0.001 mm |
| Velocidad de trabajo | 5 m/s max. |
| Autodiagnóstico | comprobación de batería, sensor de comprobación, comprobación de banda magnética |
| Unidad de medición programable | milímetros, pulgadas, grados (ángulos) |
| Temperatura de trabajo | 0 ÷ 50 °C |
| Temperatura de almacenaje | -20 ÷ +70 °C |
| Humedad relativa | Max. 95% a 25ºC sin condensación |
| Clase de protección | IP40 todo el aparato IP54 la zona frontal según IEC 529 IP67 sensor magnético |
| Protección contra interferencia | IEC 61000-4-2 |
(1) Resolución: el menor cambio en la longitud que es capaz de mostrar el sistema.
(2) Precisión: la desviación máxima del valor medido por el sistema desde el actual.
(3) Precisión de repetitividad: el grado de proximidad entre una serie de medidas del mismo elemento, cuando se lleva a cabo una sola medición dejando las condiciones inalteradas.
Accesorios bajo pedido
Accesorios bajo pedido
Banda magnética M-BAND-10.
Ejecuciones especiales bajo pedido
Ejecuciones especiales bajo pedido
La placa de la pantalla puede suministrarse con símbolos, marcas o inscripciones personalizadas.
El sensor magnético puede suministrarse con longitudes de cable diferentes a las ejecuciones estándar mostradas en la tabla, hasta 20 m máximo.
