FC-MPI

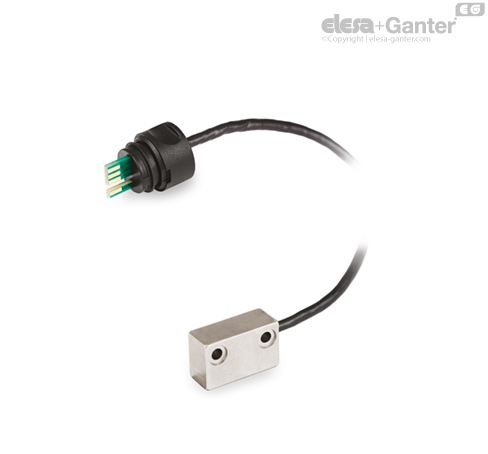

Sensor magnético con cable

Características y aplicaciones

Montaje a presión que facilita la inserción y garantiza una conexión correcta incluso en presencia de vibraciones o tirones accidentales.

Ejecuciones especiales bajo pedido

Sensor magnético con cable de diferentes longitudes (máx. 5 m).

Instrucciones de montaje

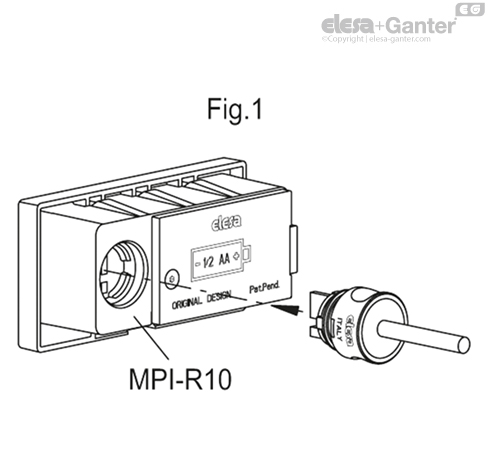

• Insertar el conector en el puerto adecuado del sistema magnético de medición MPI-R10, y presione hasta que encaje (Fig.1).

• Fijar el sensor magnético usando tornillos M3 (no incluidos en el producto). Distancia adecuada entre el sensor y la cinta magnética para garantizar una lectura correcta del desplazamiento: 1 mm máx.



Instrucciones de desmontaje

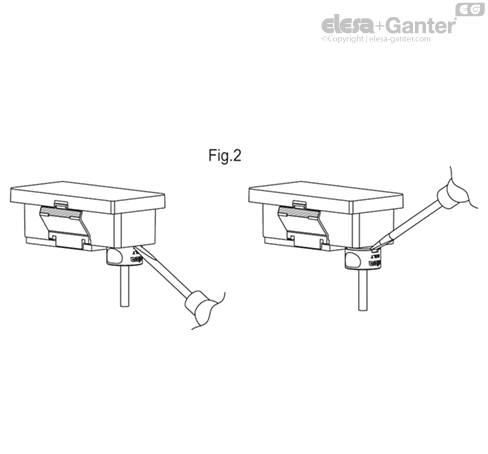

El conector puede extraerse fácilmente tirando de él con los dedos, sujetando por las muescas diseñadas para ello. En caso necesario, utilizar un destornillador plano para hacer palanca en la carcasa, como se muestra en la Fig. 2.
