DD52R-E-RF

Características y aplicaciones

Los indicadores de posición DD52R-E_RF, alimentados por batería, pueden ser utilizados sobre ejes pasantes en cualquier posición para obtener la lectura de la posición absoluta o incremental de un componente de la máquina.

La pantalla de 6 cifras de 12,0 mm de altura garantiza una excelente lectura incluso desde lejos y en diferentes ángulos de visión.

El visor de tecnopolímero transparente protege la pantalla de LCD de los impactos accidentales.

En el modo de funcionamiento, mediante las 4 teclas de función, es posible seleccionar entre los modos incremental o absoluto, la unidad de medida (mm, pulgadas o grados), reiniciar el contador absoluto o cargar un valor inicial predeterminado y el valor de inclinación predeterminado.

En el modo de programación, mediante las 4 teclas de función, es posible programar la lectura después de un giro del eje, la dirección de giro, la orientación de la pantalla, la resolución (cantidad de cifras decimales mostradas), el valor inicial y el valor de desviación, la velocidad máx. de giro y configurar las funciones de las teclas entre las diferentes opciones disponibles.

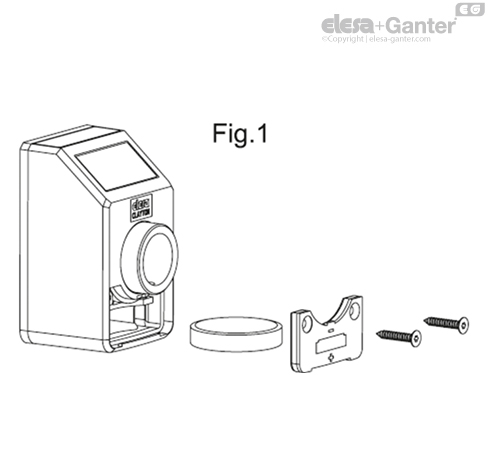

La batería interna garantiza una autonomía de 2.5 años. En la pantalla aparece un símbolo específico cuando es necesario cambiar la batería. El cambio se puede hacer fácilmente, quitando la cubierta delantera (Fig.1), sin necesidad de desmontar el indicador del árbol de transmisión y sin perder los parámetros de configuración.

Sistema de posicionamiento rápido

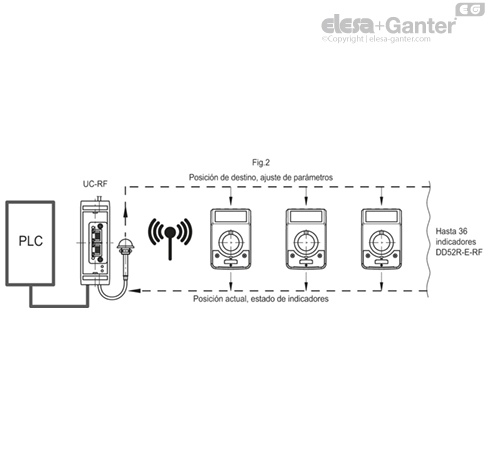

Los indicadores DD52R-E-RF (patente de Elesa) se conectan en red a la unidad de control UC-RF mediante radiofrecuencia (RF), por lo que constituyen un sistema inalámbrico para el posicionamiento rápido de las piezas de la máquina (Fig.2).

La conexión sin cable permite lo siguiente:

• la lectura de la posición actual

• la planificación de la posición objetivo

• la configuración de todos los parámetros de funcionamiento

La red del sistema de radiofrecuencia permite que coexistan diferentes máquinas en el mismo espacio sin problemas de interferencia recíproca.

Este sistema es especialmente adecuado para aplicaciones que requieren cambios frecuentes de formato, ya que facilita el ajuste correcto de la posición objetivo/actual de las piezas de la máquina y también representa un sistema de seguridad. De hecho, incluso cuando un solo indicador DD52R-E-RF no está colocado en la posición objetivo, el PLC no permite el inicio del ciclo de producción de la máquina, evitando así problemas de producción

La instalación del sistema es rápida y sencilla, y no se necesita el uso de cables de conexión entre la unidad de control y los indicadores.

Más información técnica disponible en "instrucciones de funcionamiento".





Ver manual de instrucciones.

(2) Fallo: 600 r.p.m.

Por períodos cortos de tiempo pueden llegar a trabajar a mas de 600 r.p.m.

El valor de la velocidad máxima, el número de accionamientos y la frecuencia de las transmisiones influyen en la duración de la batería.

La duración de la batería depende de las condiciones de uso (configuración, temperatura...). El valor indicado es una estimación realizada en condiciones de temperatura de >20°C y <30°C y configuración predefinida. Asimismo, dicho valor se refiere al dispositivo cuando sale de la fábrica de Elesa. Siempre deben tomarse en consideración los tiempos de almacenamiento prolongados a la hora de estimar la duración de la batería cuando el dispositivo vaya a entrar en servicio.

Instrucciones de montaje

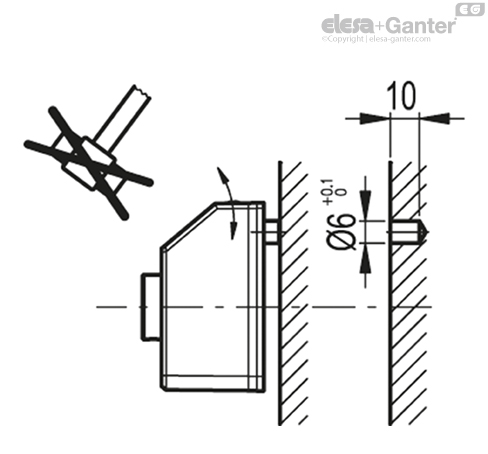

1. Realizar un agujero de 6 mm de diámetro por 10 mm de profundidad en el cuerpo de la máquina a una distancia de 30 mm del centro del eje para colocar el pasador de referencia posterior.
2. Montar el indicador sobre el eje y asegurarse de que el pasador de referencia encaja en el agujero.
3. Fijar el buje al eje, apretando el tornillo prisionero con alojamiento hexagonal y extremo terminal en forma de copa UNI 5929-85.



Accesorios bajo pedido (se piden por separado)

• MDX-52: pomo de tecnopolímero de base poliamídica (PA).

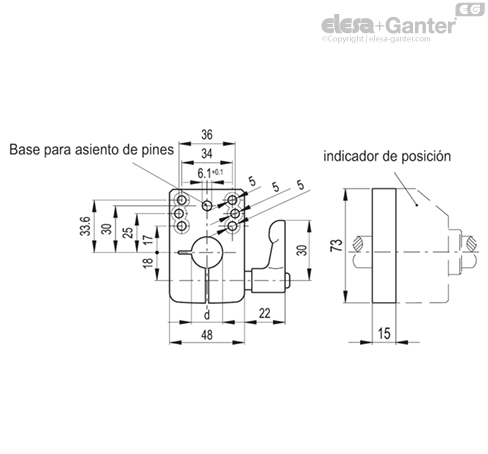

• BSA52-E: bases de ZAMAC para bloqueo del eje, recubiertas de resina epoxi, color negro, acabado mate. Empuñaduras graduables tipo GN 302 con palanca de zamac y elemento de bloqueo de acero inoxidable AISI 304. Un agujero de Ø 6.1 mm para poder colocar el dispositivo de amarre al indicador. Pueden montarse con la empuñadura dirigida indistintamente hacia la derecha o hacia la izquierda. Se fijan a la máquina con dos tornillos de cabeza cilíndrica (no incluidos).



• RB52-SST: casquillos reductores de acero inoxidable AISI 304.

Compatibilidad

Los indicadores electrónicos “-W2” son compatibles exclusivamente con los indicadores electrónicos y la unidad de control de la misma versión “-W2”.
