DD51-E

Indicadores de posición electrónicos

Características y aplicaciones

Los indicadores de posición DD51-E, alimentados por batería, pueden utilizarse sobre ejes pasantes en cualquier posición para obtener la lectura de la posición absoluta o incremental de un componente de la máquina.

La pantalla de 5 cifras de 8,0 mm de altura garantiza una excelente lectura incluso desde lejos y en diferentes ángulos de visión.

El visor de tecnopolímero transparente protege la pantalla de LCD de los impactos accidentales.

En el modo de funcionamiento, mediante las 3 teclas de función, se puede seleccionar entre los modos incremental o absoluto, la unidad de medida (mm, pulgadas o grados), reiniciar el contador absoluto o cargar un valor inicial predeterminado y el valor de desviación predeterminado.

En el modo de programación, mediante las 3 teclas de función, se puede programar la lectura después de un giro del eje, la dirección de giro, la orientación de la lectura, la resolución (número de dígitos decimales mostrados), el valor inicial y el valor de desviación, la velocidad máx. de giro y configurar las funciones de las teclas entre las diferentes opciones disponibles.

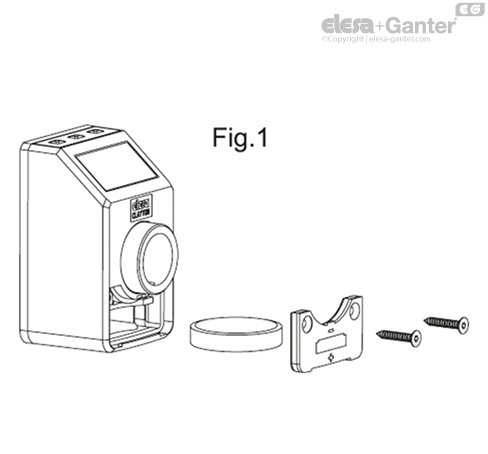

La batería interna garantiza una autonomía de 3 años. En la pantalla aparece un símbolo específico cuando es necesario cambiar la batería. El cambio se puede hacer fácilmente, quitando la cubierta delantera (Fig.1), sin necesidad de desmontar el indicador del árbol de transmisión y sin perder los parámetros de configuración.

Más información técnica disponible en el Manual de Instrucciones.



Ver manual de instrucciones.

(2) Fallo: 600 r.p.m.

Por períodos cortos de tiempo pueden llegar a trabajar a mas de 600 r.p.m.

El valor de la velocidad máxima influye en la duración de la batería

La duración de la batería depende de las condiciones de uso (configuración, temperatura...). El valor indicado es una estimación realizada en condiciones de temperatura de >20°C y <30°C y configuración predefinida. Asimismo, dicho valor se refiere al dispositivo cuando sale de la fábrica de Elesa. Siempre deben tomarse en consideración los tiempos de almacenamiento prolongados a la hora de estimar la duración de la batería cuando el dispositivo vaya a entrar en servicio.

Instrucciones de montaje

1. Realizar un agujero de 6 mm de diámetro por 10 mm de profundidad en el cuerpo de la máquina a una distancia de 22 mm del centro del eje para colocar el pasador de referencia posterior.
2. Montar el indicador sobre el eje y asegurarse de que el pasador de referencia encaja en el agujero.
3. Fijar el buje al eje, apretando el tornillo prisionero con alojamiento hexagonal y extremo terminal en forma de copa según UNI 5929-85.

Accesorios bajo pedido (se piden por separado)

• MDX-51: pomo de tecnopolímero de base poliamídica (PA).
• RB51: Acero inoxidable AISI 304  casqillos de reducción.
• BSA51-E: bases de ZAMAC para bloqueo del eje, recubiertas de resina epoxi, color negro, acabado mate. Empuñaduras graduables tipo GN 302.1 con palanca de zamac y elemento de bloqueo de acero inoxidable AISI 304. Un agujero de Ø 6.1 mm para poder colocar el dispositivo de amarre al indicador. Pueden montarse con la empuñadura dirigida indistintamente hacia la derecha o hacia la izquierda. Se fijan a la máquina con dos tornillos M4 de cabeza cilíndrica (no incluidos).
