Especificaciones principales
Base y carcasa
Tecnopolímero de base poliamídica (PA) de alta resistencia.
Base negra.
Carcasa en los siguientes colores:
- C2: naranja RAL 2004, acabado brillante.
- C3: gris RAL 7035, acabado brillante.
- C1: gris oscuro RAL 7021, acabado brillante.
La soldadura ultrasónica entre la base y la carcasa evita que estos se separen e impide la entrada de polvo.
Visor
Tecnopolímero transparente de base poliamídica (PA-T), moldeado sobre la carcasa garantizando un perfecto aislamiento (evitar el contacto con alcohol durante la limpieza del visor).
Pantalla
Indica el desplazamiento del mecanismo controlado por el eje desde la posición inicial (0).
Contador de cinco dígitos. Los dígitos rojos muestran los valores decimales. Una escala graduada adicional junto al último dígito decimal muestra una mayor precisión de lectura.

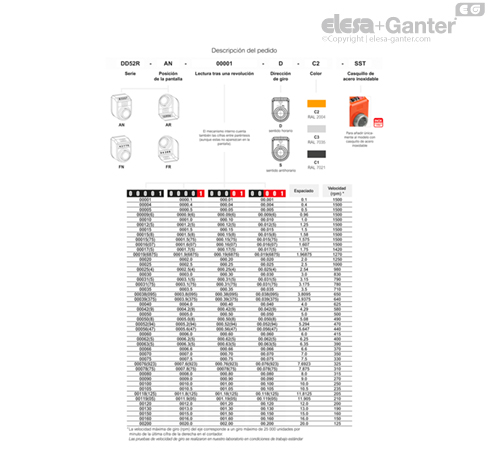

La pantalla puede estar en diferentes posiciones (véase "Ejemplo de descripción para realizar el pedido").
- AN: pantalla inclinada, contador en la parte superior.
- AR: pantalla inclinada, contador en parte inferior.
- FN: pantalla frontal, contador en la parte superior.
- FR: pantalla frontal, contador en parte inferior.
Junta interna
Junta tórica frontal de caucho sintético NBR, entre la carcasa y el casquillo.
Junta posterior
Polietileno expandido, incluido.
Ejecución estándar
Casquillo con agujero de Ø 20 mm en tolerancia H7, fijado al eje a con un prisionero allen con extremo terminal en forma de copa, se suministra con el prisionero allen ya montado.
- DD52R: casquillo de acero pavonado.
- DD52R-SST: casquillo de acero inoxidable AISI 303.
Dirección de giro
- D: sentido horario. Valores crecientes con rotación del inserto en sentido horario.
- S: antihorario. Valores crecientes con rotación del inserto en sentido antihorario.
Peso
97 gramos.
Información general
Características y aplicaciones
Los indicadores de posición digitales de lectura directa se pueden montar sobre ejes en cualquier posición para dar una lectura directa de la posición de un componente de la máquina. También son adecuados para aplicaciones motorizadas (ver „Descripción del pedido“)
Ergonomía y diseño
Contador digital compacto, cifras con diseño ergonómico para una lectura rápida. La lectura del contador se mejora por el efecto de aumento de la lente del visor.
Ejecuciones especiales bajo pedido
Ejecuciones especiales bajo pedido
- Lecturas especiales tras una revolución.
- Carcasa en diferentes colores.
- Indicadores de posición digitales totalmente sellados, con protección tipo IP 67, véase EN 60529 tabla se obtiene por medio un casquillo de bronce con un anillo de sellado doble dentro de la cavidad trasera de la base.
