DD51

Indicadores de posición de lectura directa

Características y aplicaciones

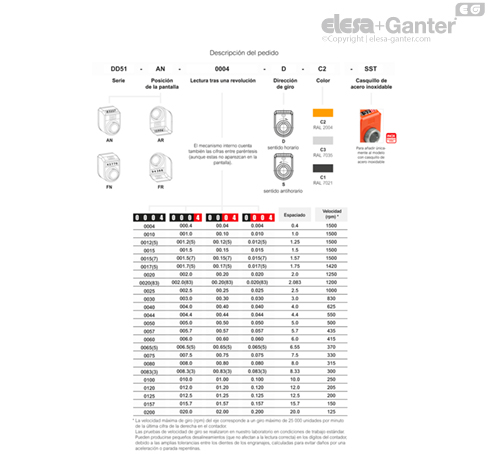

Los indicadores de posición digitales de lectura directa se pueden montar sobre ejes en cualquier posición para dar una lectura directa de la posición de un componente de la máquina. También son adecuados para aplicaciones motorizadas (ver „Descripción del pedido“)

Ergonomía y diseño

Contador digital compacto, cifras con diseño ergonómico para una lectura rápida. La lectura del contador se mejora por el efecto de aumento de la lente del visor.

Ejecuciones especiales bajo pedido

• Lecturas especiales tras una revolución.
• Carcasa en diferentes colores.
• Całkowicie szczelne, cyfrowe wskaźniki położenia o stopniu ochrony IP 67, patrz EN 60529 tabla se obtiene por medio un casquillo de bronce con un anillo de sellado doble dentro de la cavidad trasera de la base.

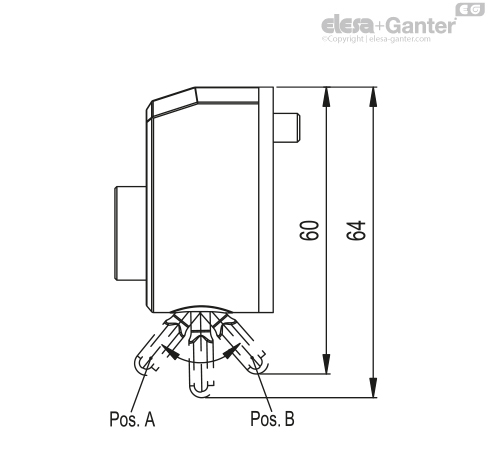

LB - dispositivo de bloqueo

El indicador de posición DD51-LB está diseñado para bloquear el eje de giro sobre el que está montado para evitar alteraciones del ajuste accidentales debido a vibraciones. Para bloquear o desbloquear el eje de rotación, solamente hay que mover la palanca a la posición A para el desbloqueo del eje, y a la posición B para el bloqueo del mismo.

Siguiendo los ciclos de bloqueo repetidos, el dispositivo especial es muy resistente al desgaste y funciona perfectamente a lo largo del tiempo

Para pedir el indicador con bloqueo de ejes añada el índice -LB después del código y la descripción (por ej. CE.84101-LB DD51-AN-00.50-D-C3-LB).

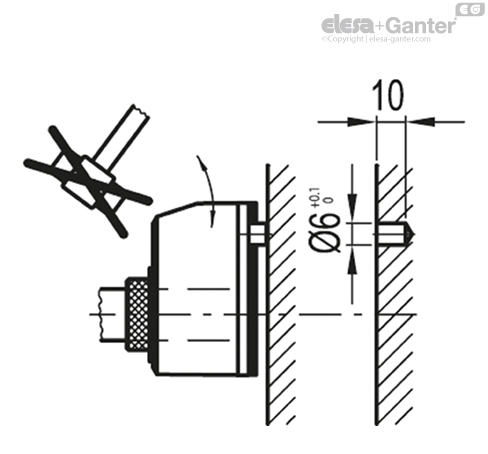

Instrucciones de montaje

1. Realizar un agujero de 6 mm de diámetro por 10 mm de profundidad en el cuerpo de la máquina a una distancia de 22 mm del centro del eje para colocar el pasador de referencia posterior.
2. Colocar el eje en posición inicial o de referencia.
3. Montar el indicador con el contador a cero sobre el eje y asegurarse de que el posicionador se introduce en el agujero realizado para tal fin.
4. Fijar el buje al eje, apretando el tornillo prisionero con alojamiento hexagonal y extremo terminal en forma de copa según UNI 5929-85.



Accesorios bajo pedido (se piden por separado)

• MDX-51: pomo de tecnopolímero de base poliamídica (PA).

• RB51: casquillos de reducción de acero pavonado.
• RB51-SST: casquillos de reducción de acero inoxidable AISI 304.

• BSA-N51: bases de zamac para bloqueo del eje, recubiertas de resina epoxi, color negro, acabado mate (véase tabla). Empuñaduras graduables tipo GN 302.1. Las bases de bloqueo BSA-N51 permiten bloquear fácil y rápidamente los ejes tras su colocación. Son suministradas con un agujero de 6,1 mm de diámetro para poder colocar el dispositivo de amarre al indicador. Pueden montarse con la empuñadura dirigida indistintamente hacia la derecha o hacia la izquierda y son fijadas a la máquina con dos tornillos M4 de cabeza cilíndrica (no incluidos).

• BS51: base distanciadora de tecnopolímero de base poliamídica reforzado con fibra de vidrio (PA) (código CE.85900).
