Especificación
Tipos
- Tipo A: con agujero pasante, sin inserto
- Tipo B: con inserto roscado
- Tipo C: con inserto roscado y ranura de centrado
Fundición de acero inoxidable NI
AISI CF-8
Modelo con cojinete roscado
Acero inoxidable AISI 304
Muelle
Acero inoxidable AISI 301
Información

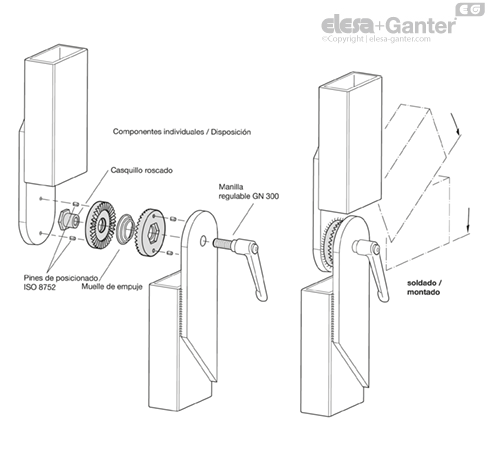

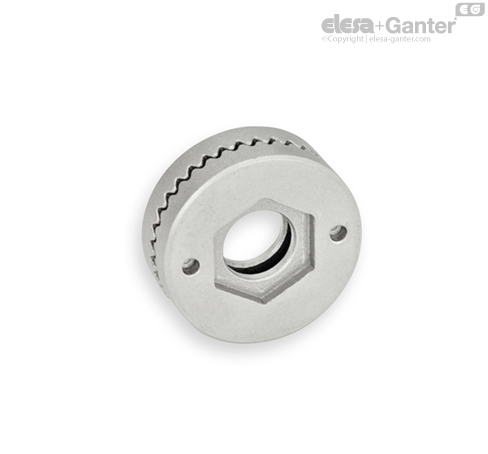

Con la ayuda de las placas de fijación dentadas de acero inoxidable GN 188 es posible bloquear elementos estándar entre sí y montarlos firmemente con intervalos angulares definidos. Se unen por medio de soldadura.
Los dientes se colocan exactamente en los orificios de alineación d4, lo que garantiza una posición en paralelo o en ángulo recto.
El muelle de empuje se coloca entre los discos dentados durante el montaje, y garantiza que estos se separen correctamente al soltarse. El producto incluye dos placas de fijación dentadas, un muelle de empuje y, en función de la versión, un inserto roscado.
