Especificación
Tipos
- Tipo A: sin muelle de retención
- Tipo F: com muelle de retención
Abrazaderas en forma de anillo
Acero, material alemán n.º 1.6541
- templado de alta resistencia
- sometido a ensayo de tracción electromagnética 100 % EN 1677
- revestido de plástico de color rosa
Bloqueo de soldadura
Acero, S355 J2 + N (ST52-3N)
- templado de alta resistencia
- sometido a ensayo de tracción electromagnética 100 % EN 1677
Muelle de retención
Cinta de acero inoxidable.
inoxidable
Información
Los cáncamos GN 587.1 para soldar están diseñados para un rápido monyaje.
Proporcionan una gran resistencia dinámica y estática, pueden cargarse desde cualquier dirección y cumplen todas las normas de seguridad (factor de seguridad 4).
La cinta de acero (tipo F) sujeta la anilla en cualquier posición y amortigua los ruidos provocados por las vibraciones. Todas las piezas están unidas y no se pueden separar.
Los dos pasadores de sujeción mejoran el contacto de los ganchos y proporcionan una mejor sujeción en caso de anillas de suspensión oblicuas.
Los cáncamos GN 587.1 cumplen la Directiva de Ingeniería Mecánica 2006 / 42 / EG.
Este estándar sustituye al cáncamo anterior GN 587.
Instrucciones de seguridad
Los siguientes datos se refieren a la carga máxima en toneladas métricas.

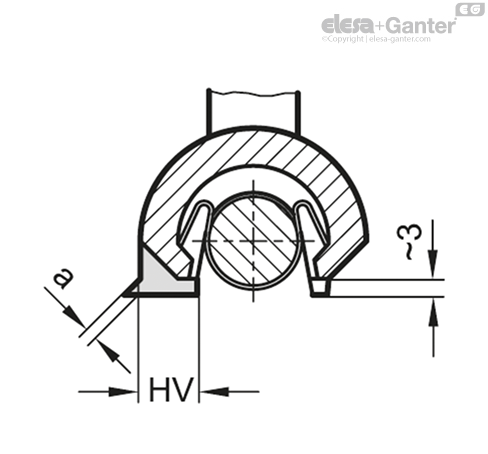

La configuración de la soldadura en costura (HV) cumple con los requisitos de DIN 18800, es decir, la costura cerrada significa que no se puede asentar ningún depósito corrosivo; esto también hace que las anillas de carga resulten adecuadas para usos en el exterior.
| Tamaño del cáncamo | Tamaño del cordón de soldadura | Longitud | Volumen en cm3 |
| b = 66 ( 1.5 t) | HV 5 + a 3 | 2 x 33 | 1.2 |
| b = 77 ( 2.5 t) | HV 7 + a 3 | 2 x 40 | 2.6 |
| b = 87 ( 4.0 t) | HV 8 + a 3 | 2 x 46 | 3.2 |
| b = 115 ( 6.7 t) | HV 12 + a 4 | 2 x 60 | 8.7 |
| b = 129 ( 10.0 t) | HV 16 + a 4 | 2 x 60 | 15.5 |
La soldadura debe realizarse mediente una soldadora aprobada de conformidad a EN 287-1.
Los valores de carga especificados son válidos para una temperatura de trabajo entre -20°C y +100 °C. Se pueden suministrar bajo pedido para capacidades de carga sometidas a mayores temperaturas.
Si los cáncamos se usan como trinca en lugar de elevación, la carga nominal es el doble.
Con cada entrega se suministran más instrucciones de funcionamiento y especificaciones.
