Especificación
Tipos
- Tipo EB: con monitorización de acoplamiento, sin posición de bloqueo
- Tipo EC: con monitorización de acoplamiento, con posición de bloqueo
Tipo de conexión
- Tipo de conexión S: Tapón
- eje de posicionador niquelado químicamente
Mando de plástico (poliamida PA)
Imán
Ferrita dura
Sensor / Clip de sensor
Plástico (poliamida PA), negro mate
Cable (cubierta exterior)
Poliuretano PUR, negro
Tuercas hexagonales ISO 8675
Acero inoxidable A2
Información

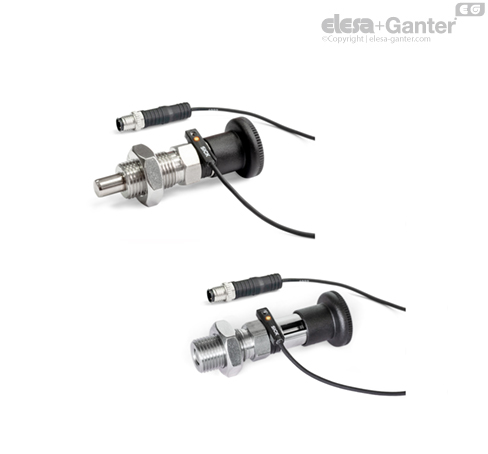

Los posicionadores de muelle de acero inoxidable GN 817.6 con sensor de monitorización de posición permiten monitorizar electrónicamente el estado del pasador. Para ello, se utiliza un imán integrado en el pasador que conmuta el sensor cuando se efectúa el acoplamiento una vez alcanzada aprox. 2/3 de la distancia de bloqueo l1.
A continuación, la electrónica del sensor envía una señal alta, p. ej. al control de la máquina y, además, indica el estado de conmutación mediante un LED en el sensor.
De cara a evitar fallos, no debe haber campos magnéticos externos que influyan en el posicionador de muelle. Los émbolos posicionadores de acero inoxidable GN 817.6 se suministran con sensor, soporte para el sensor, una llave Allen® y una tuerca hexagonal.
Plantilla de perforación
Durante la instalación del clip de sensor es posible elegir la posición del cable del sensor.

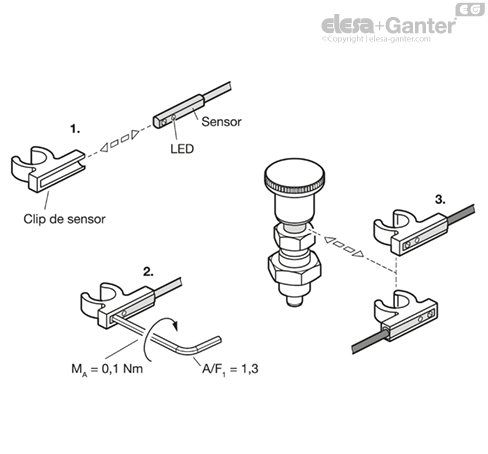

Pasos de instalación:
1. Inserte el sensor en el clip de sensor por el lateral.
2. Apriete el tornillo hexagonal del sensor.
3. Acople el clip de sensor en la ranura circular del posicionador de muelle en cualquier orientación y, a continuación, ajuste la dirección girándolo si fuera necesario.
