Especificación
Tipos
- Tipo A: Accionamiento con pomo, empuñadura negra, sin contratuerca
- Modelo AK: Accionamiento con pomo, empuñadura negra, con contratuerca
- Tipo AR: Accionamiento con pomo, empuñadura roja, sin contratuerca
- Tipo ARK: Accionamiento con pomo, empuñadura roja, con cierre
- Tipo B: Funcionamiento con llave, casquillo negro, sin contratuerca
- Tipo BK: funcionamiento con llave, pomo negro, con contratuerca
Cuerpo roscado
Acero zincado, pasivado azul
Pasador
Acero inoxidable AISI 303
Anillo de retención (muelle)
Acero inoxidable AISI 301
Pomo
Plástico (poliamida PA)
Cubierta
Plástico (poliamida PA)
Información

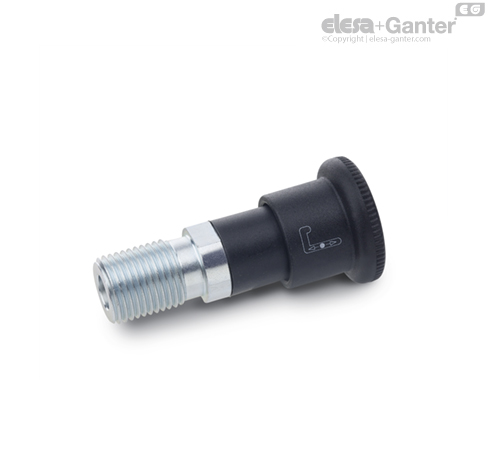

Si no se está utilizando, el pivote de posicionador GN 816.1 sobresale. Para retraerlo, mover en dirección contraria a la fuerza del muelle y mantener en la posición final girándolo 90º.
La forma curvada protege el pivote de operaciones involuntarias.
Al accionar el botón (tipo AR/ARK), la empuñadura de protección roja visible indica el estado de bloqueo: el eje de posicionamiento no sobresale.
Para las ejecuciones cuyo funcionamiento requiere llave (modelos B y BK), se necesita una llave para mover el pivote. En estas ejecuciones, un casquillo protector ofrece una seguridad añadida a la hora de extraer el pivote del posicionador. El casquillo protector también evita que se produzca un mal funcionamiento debido a la suciedad.
Accesorio
Llaves GN 816.1-K
Plástico (poliamida PA)
(Todos los pivotes de posicionadores tienen la misma llave)
Instrucciones de montaje
Versión con llave (Tipo B / Tipo BK)
