Especificación
Tipos
- Modelo H: Semiesférico, de acero
N.º de identificación
- Modelo 1: carga del muelle estándar
- Modelo 2: carga del muelle elevada
Acero
Cubierta roscada
Cincado, azul pasivado
Espárrago de muelle
cementado, ennegrecido
Identificación
carga del muelle estándar:
Anillo en semiluna
fosfatado (antracita)
carga del muelle elevada:
Anillo en semiluna
Cincado, azul pasivado
Información

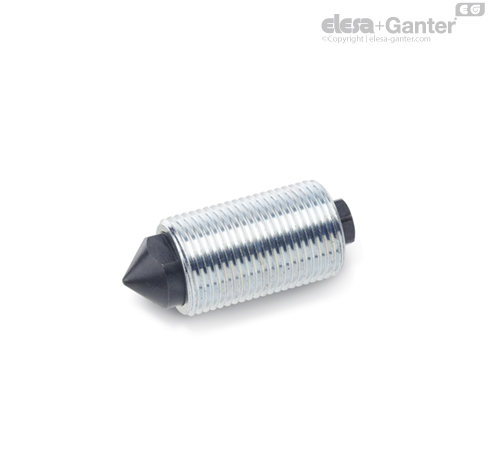

Los pivotes roscados con muelle GN 513 son elementos de presión universales que se utilizan para bloquear, posicionar o fijar piezas por medio de la carga de presión del muelle. El pivote accionado por muelle puede utilizarse para operaciones de empuje y operaciones de empuje y tracción. Además la punta del pivote no puede girarse bajo presión del muelle.
La rosca hembra del extremo de tracción puede aceptar una varilla de tracción o un mando de maniobra.
El modelo I con rosca hembra en el extremo de empuje puede equiparse con un pivote especial.
El elemento de presión puede atornillarse en la rosca del hexágono en el extremo de tracción o en las caras planas del extremo de empuje del pivote.
