Especificación
Tipos
- Tipo OS: Sin tapón de plástico
- Tipo KS; Con tapón de plástico, deslizante
- Tipo KR: Con tapón de plástico, no deslizante
- Tipo KSE: Con tapa inferior de plastico, deslizable, conductivo eléctricamente (antiestático)
- Tipo KRE: Con tapa inferior de plastico, antideslizante, conductivo eléctricamente (antiestático)
Acero inoxidable AISI 303
Tipo KS / KSE
Tapón de plástico Poliacetal (POM)
KS: Blanco (color natural) RAL 9001
KRE: Negro, conductor
Resistividad superficial: < 106 Ω
Resistividad de volumen: < 107 Ω
DIN EN 61340-5-1 / 61340-2-3
Tipo KR / KRE
Tapa de plástico en elastómero (TPE), 78 Shore A ≈
KR: Negro
KRE: Negro, conductor
Resistividad superficial: < 106 Ω
Resistividad de volumen: < 107 Ω
DIN EN 61340-5-1 / 61340-2-3
Información

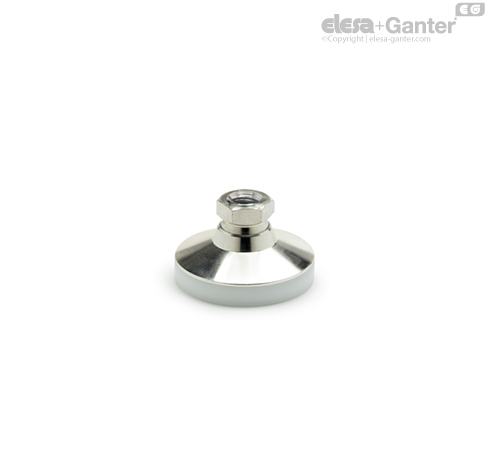

La carga estática de los elementos de nivelación de acero inoxidable GN 343.5 está limitada por la capacidad de carga de la rótula (AISI 303).
Los valores de carga estática mostrados en la tabla se refieren a una carga vertical en relación al alojamiento esférico. Bajo condiciones normales de trabajo una carga lateral o angular es probable y la capacidad de carga debe considerarse reducida.
Los pies de nivelación GN 343.5 no se pueden desmontar.
