Especificación
Acero inox. NI
AISI 303
Arandela esférica
Acero inoxidable AISI 303
Tornillo de cabeza hueca hexagonal DIN 912
Acero inoxidable A2-70
Arandela DIN 433
Acero inoxidable AISI 304
Información

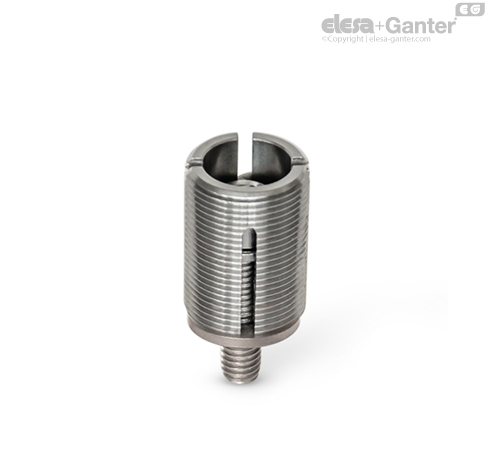

Los elementos de nivelación de acero inoxidable GN 355.2 se usan para la nivelación y el ajuste en máquinas y equipos.
Constan de un tornillo de nivelación, un tornillo allen con disco y una arandela esférica. El tornillo de nivelación y la arandela esférica están permanentemente conectados.
El diámetro exterior de la arandela esférica d4 es más pequeño que el diámetro del núcleo de la rosca d1, lo que hace posible el montaje aunque el asiento sea inaccesible.
Tras realizar el ajuste con las herramientas de montaje GN 355.1 disponibles como accesorios, el tornillo queda firmemente apretado, lo que hace que el tornillo de nivelación y la arandela esférica tiendan a expandirse, quedando asegurado contra giros en el agujero roscado.
Los valores para w y x indicados en la tabla y para la capacidad de carga estática deben interpretarse como valores de referencia que pueden variar dependiendo de la situación. En general, no constituyen una garantía de condición. El usuario debe determinar si el producto es adecuado para el uso previsto.
