Especificación
- Tipo A: no dentada
- Tipo B: con corona dentada (30 dientes)
Acero
- Tolerancia ranura ancho P9
- Orificio K 10: DIN 6885-1
- Orificio K 12 ... K 16: DIN 6885-2
Plástico
- con disco de cubierta de PVC fijado en gris claro
Empuñadura esférica DIN 319
Plástico, resina fenólica (PF)
Negro, acabado brillante
Información
Con las palancas de posicionamiento GN 215 se puede hacer girar el eje a una posición determinada y luego bloquearlo. Para girar el eje, se eleva el brazo, venciendo la resistencia del muelle, para liberarlo de los dientes (operación con una sola mano).

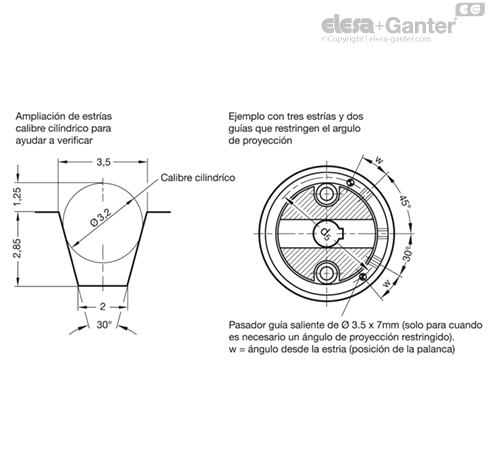

Se puede limitar el ángulo de giro con dos pasadores de tope (ver diagrama).
El casquillo va unido al eje por medio de un chavetero.
La base se sujeta a la máquina con dos tornillos de cabeza allen (M 5).
La palanca, a través del pasador de bloqueo, proporciona la conexión entre el eje y la base.
La tapa protege las muescas de retención contra virutas y partículas similares. Esta tapa se puede colocar a mano (los segmentos elásticos encajan en una ranura) y quitar con un destornillador.
Instrucciones técnicas y de montaje para palancas de posicionamiento
El pasador de bloqueo estándar es de tipo cuña, que garantiza un posicionamiento sin holgura y también consigue un fácil acoplamiento y desacoplamiento.
Si no se requiere el posicionamiento sin holgura, puede utilizarse un pasador de fijación (hecho a partir de un prisionero DIN 915-M6x14). Los dentados pueden realizarse cuadrados o con espigas y los orificios adecuados. Estos orificios deben ser suficientemente grandes para asegurar que la espiga no queda limitada durante el acoplamiento (radio de giro de la palanca).
Se pueden fabricar ángulos más pequeños para marcajes especiales:
11º para tamaño 54
9º para tamaño 60
Se pueden conseguir ángulos más pequeños con las marcas y espigas adecuadas.
