VCK.

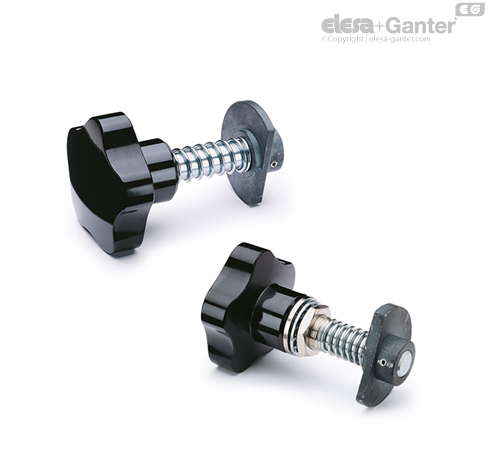

Volantes de cierre para puertas

Pomo

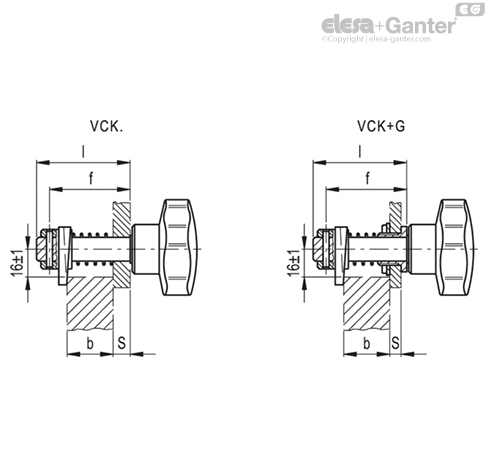

f = S + b + 8.5

Ejecuciones estándar

• VCK (para puertas con espesor S > 5 mm ):

• espárrago liso en acero cincado;

• leva de cierre con perfil helicoidal en acero sinterizado y vaporizado con agujero para pasador;

• pasador elástico Ø 3x20 mm en acero pavonado;

• muelle para compensación del espesor de la puerta en acero cincado;

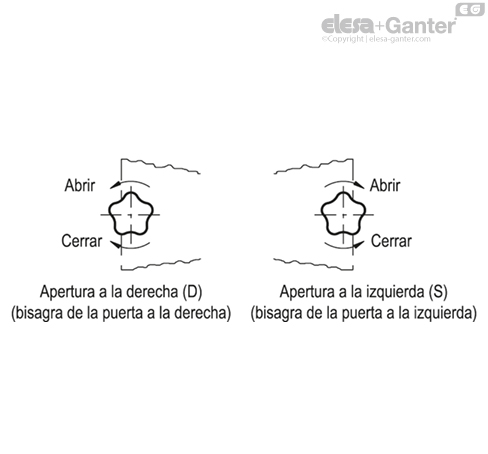

• apertura hacia la derecha (D) o hacia la izquierda (S).

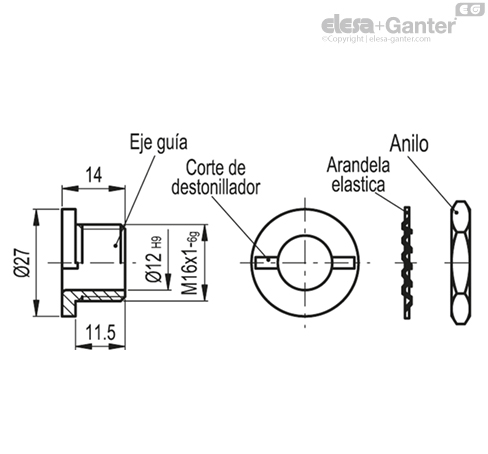

• VCK+G (para montaje en puertas con espesor S > 5 mm): como para VCK pero con la interposición de cojinete guía y tuerca (excepto el tipo con L = 24 mm), en latón niquelado y arandela elástica plana en acero cincado.

• apertura hacia la derecha (D) o hacia la izquierda (S).

• VCK-SST (para puertas con espesor S > 5 mm ):

• espárrago liso en acero inoxidable AISI 303;

• leva de cierre con perfil helicoidal en acero inoxidable sinterizado AISI 316 con agujero para pasador;

• pasador elástico Ø 3x20 mm en acero inoxidable AISI 303;

• muelle para compensación del espesor de la puerta en acero inoxidable AISI 302;

• apertura hacia la derecha (D) o hacia la izquierda (S).

• VCK+G-SST (para montaje en puertas con espesor S ≤ 5 mm): como para VCK-SST pero con la interposición de cojinete guía, tuerca y arandela elástica plana DIN 6798 en acero inoxidable AISI 303.

• apertura hacia la derecha (D) o hacia la izquierda (S).
