Especificaciones principales
Empuñadura
Zamac, suministrado con un orificio para la inserción de un candado con un gancho con un diámetro máximo de 9 mm.
Soporte
Tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color negro, acabado mate.
Eje y tapa de protección
Aleación de zamac
Palanca de fijación
Elemento cilíndrico realizado en zamac, posición ajustable por medio de un tornillo prisionero hexagonal, revestimiento de tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color negro.
Anillo de estanqueidad
Banda de silicona aplicada en la base de la empuñadura.
Cierre
Con cubierta antipolvo realizada en tecnopolímero a base de resina acetálica (POM), color rojo.
Dos llaves de latón niquelado, extraíbles en dos posiciones a 90°.
Protección IP
Protección clase IP 65, IP65, ver Tabla EN 60529.
Ejecuciones estándar
Montaje por medio de 4 tornillos de acero cincado comoldeados en la base y 4 tuercas de acero cincado con cerradura roscada incluidos con el producto.
- CSMH: cerradura con 400 combinaciones diferentes.
- CSMH-U: cerradura con una sola combinación (todas las cerraduras tienen la llave con la misma combinación).

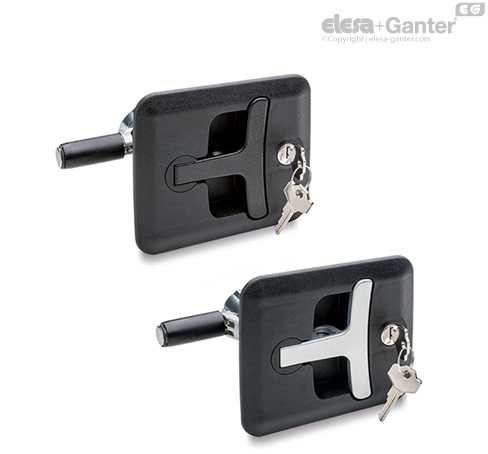

Índice para el color de la manilla:
- BK: recubierta en negro.
- GR: recubierta en gris.
Información general
Características y aplicaciones
Cierre la puerta y desplace la palanca a la posición cerrada girando la empuñadura 90°. Al girar en exceso la empuñadura en su asiento, el eje se desplaza axialmente con la palanca en la dirección de la puerta giratoria hasta alcanzar la posición de bloqueo.
La cerradura bloquea la empuñadura en la posición plegada.
Los cierres CSMH con empuñadura de compresión garantizan un rango de fijación de 13 a 75 mm.
Otras ejecuciones
Ejecución especial bajo pedido
Versiones con eje de 45 mm de longitud para cierres de 13 a 43 mm.
