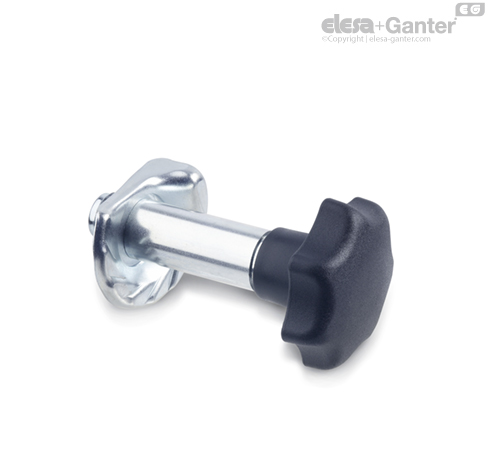

GN 117

Elementos de cierre

Los cierres GN 117 son antivibratorios y presentan una escala de retracción de hasta 10 mm. El cierre se obtiene girándolo en sentido horario.

Merece la pena resaltar su sencilla, y por ende económica, instalación.

• Listado de tipos de cerraduras

• Características plásticas



Girando la cerradura en el sentido de las agujas del reloj, la leva escalonada y presionada por el muelle, se mueve por detrás del marco de la puerta y tira de la puerta hacia dentro.

El amplio recorrido de la leva (10 mm) permite usar satisfactoriamente estas cerraduras en puertas con bandas de sellado. Cuando se elige la distanci "Z", se debe de tener en cuenta el grosor de la puerta de sellado. La leva a presión del muelle (muelle de disco) evita que la puerta se abra por vibraciones.

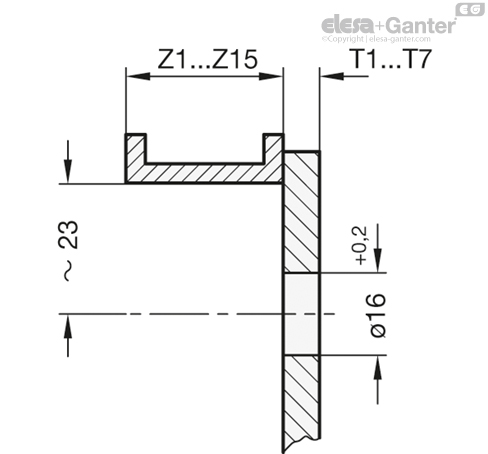

Se necesita un agujero de 16 mm de Ø a una distancia de 23 mm desde el marco de la puerta al centro del agujero. El cuerpo se pasa desde la parte frontal. El casquillo distanciador, la leva y el disco de muelle van a continuación del eje hacia el interior, en esta secuencia.

La tuerca autoblocante se monta con un par que permite el movimiento libre del cierre.
