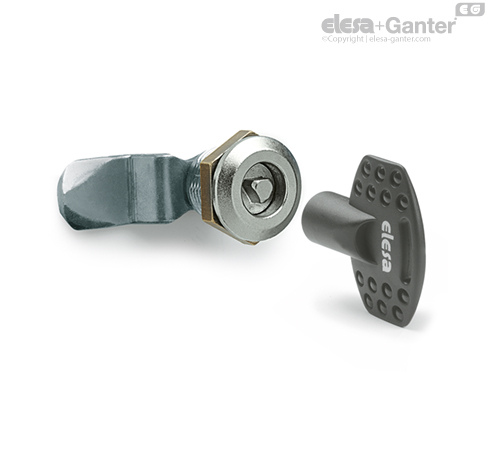

CQ.

Elementos de cierre

Rotor y estator

Zamac zincado.

Tuerca

Para el estator roscado M19X1 = latón.

Para estator roscado M22x 1,5 = zamac zincado.

Leva de cierre perfilada

Acero cincado brillante.

Para el estator roscado M19X1, espesor = 2,5 mm.

Para el estator roscado M22X1,5, espesor = 3 mm.

Arandela elástica

Acero cincado brillante.

Anillo de estanqueidad

Para el estator roscado M19X1 = PVC.

Para estator roscado M22x 1,5 = caucho SBR.

Tornillo

M5x8 acero cincado.

Llave

Tecnopolímero de base poliamídica (PA).

Rotación

90°.

Protección IP

Clase de protección IP 65, según la tabla EN 60529

Ejecuciones estándar:

• CQ/A: muesca de doble aleta para la llave.
• CQ/T: muesca triangular para la llave.
