Especificación
Tipos
- Tipo VK8: Accionamiento con eje cuadrado A/F8
- Tipo SCH: Accionamiento con ranura
- Tipo VDE: Accionamiento con dos puntas
- Tipo RG: Accionamiento con pomo moleteado GN 7336
- Tipo KG: Accionamiento con mariposa
- Tipo HG: Funcionamiento con palanca
- Mecanismo de bloqueo AISI 316
todas las empuñaduras (Tipo RG / KG / HG)
Información

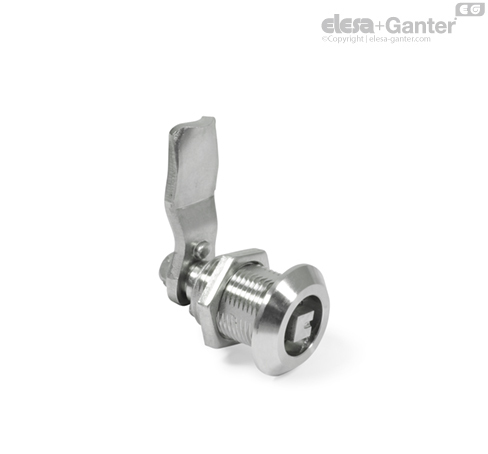

Los cierres giratorios de acero inoxidable GN 516.5 tienen un mecanismo de cierre que traslada el movimiento giratorio del elemento de accionamiento / llave en un giro de 90º y además en un recorrido lineal de 6 mm.
Este mecanismo está diseñado para aplicaciones comunes tales como conseguir un enclavamiento firme y antivibratorio en la posición final (posición de retención) en relación con el elemento elástico (junta entre puerta/carcasa).
9 levas con diferentes brazos abarcan el espacio de sujeción (zonas de retención) de entre 19 y 41 mm. Si la longitud de la posición de retención está entre dos de las distancias posibles del cerrojo A del espacio de sujeción, se debe de escoger el valor.
Los cierres giratorios GN 516.5 se suministran con la leva en posición abierta.
Instrucciones técnicas y de montaje
1. Cerradura en posición inicial.
2. Los primeros 90º de giro del pomo/llave mueven la leva hacia la posición de cierre habitual.
3. Al girar el pomo otros 90º se moverá la leva linealmente unos 6 mm, empujando la puerta hacia el marco o el sellado.
par max.: 4,5 Nm
fuerza axial max.: 340 N
carga estática máx.: 340 N
Para montaje, se debe de hacer un agujero en la puerta como se muestra en el siguiente dibujo. Una vez montada, la cerradura se pasa a través del agujero desde la parte frontal. La contratuerca se puede pasar sobre la leva desde la parte posterior y apretarla en su sitio.
El diámetro del agujero de montaje en la puerta se suele hacer mediante un punzón o mediante láser en fabricaciones en serie.
Para series pequeñas y chapas de acero de menos de 2 mm de grosor, los troqueles de chapa GN 123 son la herramienta adecuada.
El diámetro del agujero de montaje también se puede marcar mediane taladrado/mecanizado como se muestra en los gráficos.
