CMS

Cierre a presión

Características y aplicaciones

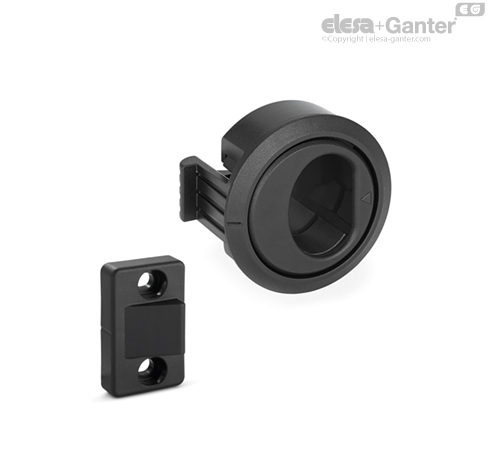

CMS integra las funciones de asa y cerradura a presión en un único producto.

La puerta puede abrirse tirando del asa hacia fuera por el índice triangular diseñado para ello.

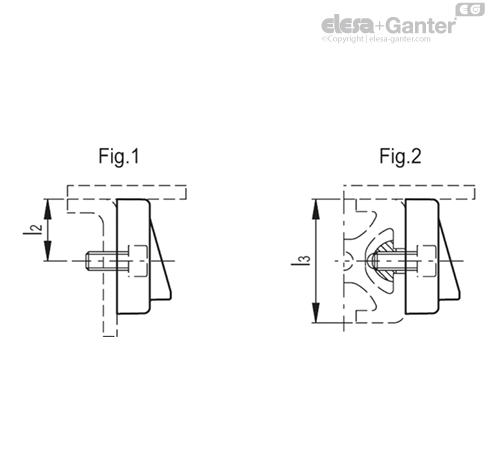

El elemento de acoplamiento puede fijarse a un marco (Fig.1) o perfil (Fig.2).



Instrucciones de montaje

• Taladrar la puerta siguiendo la plantilla suministrada.

• Colocar el cuerpo con asa en la puerta previamente taladrada.

• Montar el cuerpo con cierre en el cuerpo con asa por la parte trasera de la puerta hasta que haga tope y fijar con tornillos autorroscantes de acero inoxidable (incluidos con el producto).

• Si existe un marco, perforar dos agujeros siguiendo la plantilla. Para lograr un posicionamiento correcto del elemento de acoplamiento con respecto al cierre, las muescas de referencia del elemento de acoplamiento y el cuerpo con asa deben estar alineadas.

• Fije el elemento de acoplamiento al marco o al perfil por medio de tornillos de cabeza cilíndrica M5 con alojamiento hexagonal (no incluidos).
