Especificación
Tipos
- Tipo DK: Accionamiento con eje triangular (DK7)
- Tipo VK7: Accionamiento con eje cuadrado A/F7
- Tipo VK8: Accionamiento con eje cuadrado A/F8
- Tipo SCH: Accionamiento con ranura
- Tipo VDE: Accionamiento con dos puntas
- Tipo RG: Accionamiento con pomo moleteado GN 7336
- Tipo KG: Accionamiento con mariposa
- Tipo HG: Funcionamiento con palanca
Carcasa / Mecanismo de cierre
Zamac
Anillo de colocación
Revestido de plástico
negro, acabado texturado
Palanca
acero, zincado, azul pasivado
todas las empuñaduras (Tipo RG / KG / HG)
- Plástico (Poliamida PA) negro, mate
Información
Los cierres giratorios GN 516 tienen un mecanismo de cierre que traslada el movimiento giratorio del elemento de accionamiento (llave) en un giro de 90º y además en un recorrido lineal de 6 mm.
Este mecanismo está diseñado para aplicaciones comunes tales como conseguir un enclavamiento firme y antivibratorio en la posición final (posición de retención) en relación con el elemento elástico (junta entre puerta/carcasa).
22 levas con diferentes brazos abarcan el espacio de sujeción (zonas de retención) de entre 17 y 63 mm. Si la longitud de la posición de retención está entre dos de las distancias posibles del cerrojo A del espacio de sujeción, se debe de escoger el valor.
Los cierres giratorios GN 516 se suministran con la leva en posición abierta.
Instrucciones técnicas y de montaje

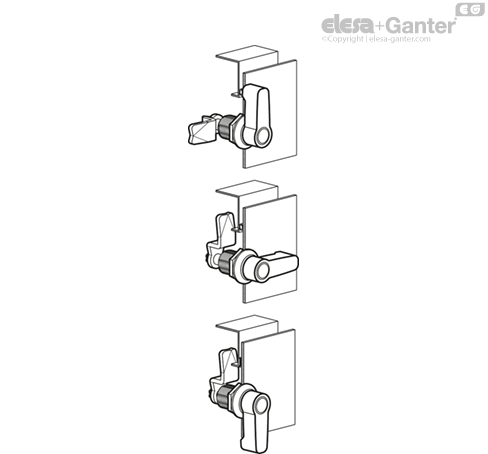

1. Cerradura en posición inicial.
2. Los primeros 90º de giro del pomo/llave mueven la leva hacia la posición de cierre habitual.
3. Al girar el pomo otros 90º se moverá la leva linealmente unos 6 mm, empujando la puerta hacia el marco o el sellado.
par max.: 4,5 Nm
fuerza axial max.: 340 N
carga estática máx.: 340 N

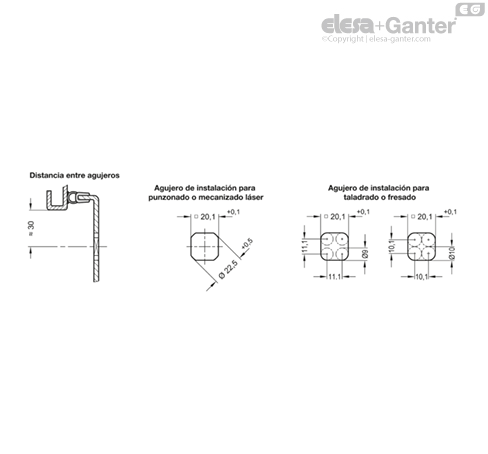

Para montaje, se debe de hacer un agujero en la puerta como se muestra en el siguiente dibujo. Una vez montada, la cerradura se pasa a través del agujero desde la parte frontal. La contratuerca se puede pasar sobre la leva desde la parte posterior y apretarla en su sitio.
El diámetro del agujero de montaje en la puerta se suele hacer mediante un punzón o mediante láser en fabricaciones en serie.
Para series pequeñas y chapas de acero de menos de 2 mm de grosor, los troqueles de chapa GN 123 son la herramienta adecuada.
El diámetro del agujero de montaje también se puede marcar mediane taladrado/mecanizado como se muestra en los gráficos.
