Especificación
Tipos
- Tipo RG: Accionamiento con pomo moleteado
- Tipo VK7: Accionamiento con eje cuadrado A/F7
- Tipo VK8: Accionamiento con eje cuadrado A/F8
- Tipo DK: Accionamiento con eje triangular (DK7)
- Tipo SK6: Accionamiento con llave hexagonal A/F6
- Tipo VDE: Accionamiento con dos puntas
Carcasa
Zamac
recubierto de plástico negro
RAL 9005, acabado texturado
otras piezas
Acero
Cincado, azul pasivado
Pomo moleteado (tipo RG)
Plástico (poliamida PA)
Información
La característica más destacada de los cierres para puertas GN 116.1 es su amplio rango de fijación de 12 mm, con las 5 llaves de A1 a A5, abarcando un rango de fijación de entre 4 y 46 mm que permite una gran superposición. Esta configuración permite amplias carreras de cierre en espacios de llaves individuales, como p. ej. zonas en contacto con juntas.
El tornillo de fijación permite una torsión de apriete de 2 Nm y la llave genera una fuerza de cierre de aproximadamente 300 Nm en la llave.
Instrucciones de construcción y montaje
Al girar la cerradura en el sentido de las gujas del reloj, le leva se gira primero 90º y entonces se mueve a la posición de cerrado.
Continuando con el giro, el roscado (M10) se mueve axialmente (12 mm max.) y terminará bloqueando la puerta contra el marco.
Cuando se abre girando en el sentido contrario a las agujas del reloj, la leva se mueve hacia atrás y liberará la puerta al girar 90º.
El muelle de presión genera la fricción necesaria para el giro de 90º.

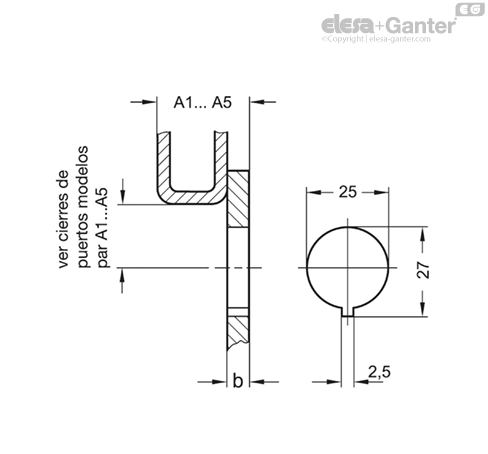

Durante el montaje, la puerta está equipada con un orificio tal como se indica en el esquema que se muestra a continuación.
El cuerpo de la cerradura se pasa a través del agujero desde la parte frontal, y la contratuerca se puede colocar sobre la leva desde la parte posterior. El montaje solo se puede llevar a cabo si la leva está colocada axialmente en la posición final y aproximadamente en la mitad del rango de giro.
