Especificación
Alojamiento / anillo de tope
Zamac
- Resistente a la corrosión
Revestimiento de ZNDG Pass. nano®
Anillo de tope
Recubrimiento de plástico adicional
Negro mate, acabado texturado
Pulsador
Plástico (poliamida PA)
Negro
Pulsador
Plástico (poliamida PA)
Gris claro
Tuerca hexagonal
Acero
Galvanizado, azul pasivado
Información

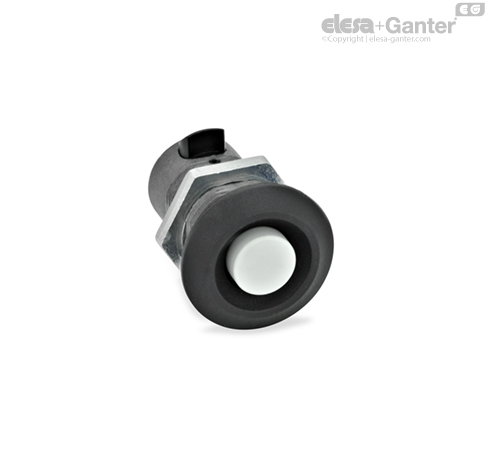

Las cerraduras a presión GN 315.1 se caracterizan por su pestillo radial, activado por un muelle, que provoca la acción de cierre.
Cuando se cierra la puerta, la acción de cierre es automática. Primero se presiona el pestillo biselado mediante un empuje adecuado y, después, se sitúa en la posición de bloqueo mediante el muelle de presión.
La puerta se desbloquea mediante el pulsador.
Las cerraduras a presión GN 315.1 se utilizan cuando no es necesario ningún elemento para accionar la puerta o cuando dicho elemento se monta por separado.
Instrucciones de construcción y montaje
Estas cerraduras a presión pueden utilizarse para cerrar una puerta, cubierta o trampilla, pero no para bloquearla.
Por eso es importante establecer la distancia de bloqueo A (anchura de puerta + marco) con gran precisión.

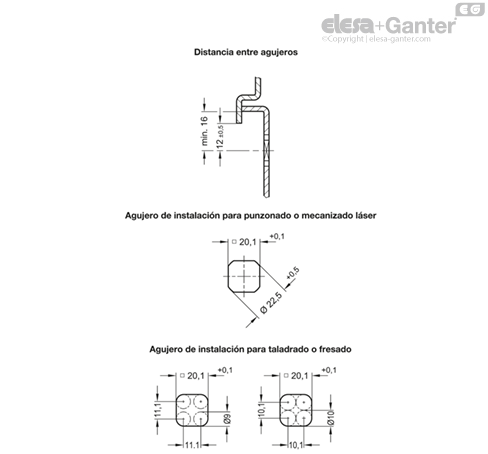

Para la instalación, realice un orificio en la puerta, cubierta o trampilla como se muestra en el dibujo del lado opuesto.
La cerradura a presión se inserta en el agujero desde la parte delantera. A continuación, la tuerca de montaje se presiona hacia el pestillo desde la parte posterior y se atornilla en su sitio.
El agujero necesario para la instalación en la hoja de la puerta suele realizarse mediante una máquina punzonadora o láser cuando se trata de producción en serie.
También se puede crear el diámetro del agujero taladrando o fresando como se muestra en los dibujos.
Para series pequeñas y chapas de acero de menos de 2 mm de grosor, los troqueles de chapa GN 123 son la herramienta adecuada.
