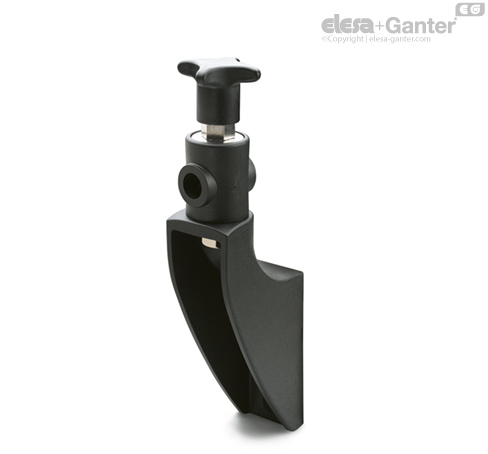

SPR.V

Soportes de guía de carril

Características

Particularmente indicados cuando es requerido un posicionamiento lineal o angular en dos momentos diferentes, por ejemplo, cuando la distancia entre las guías debe de ser ajustada con más frecuencia que el ángulo.

Par máximo de apriete para los tornillos de montaje 39 Nm.

Accesorios bajo pedido

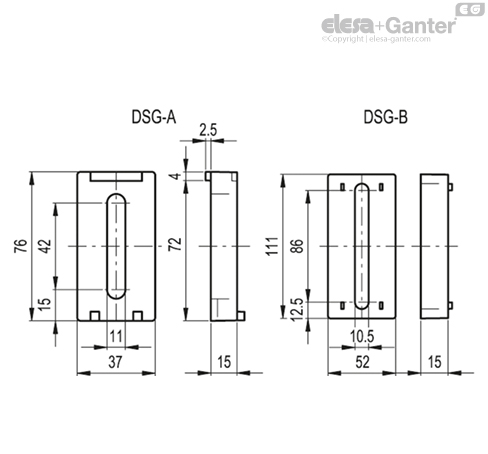

Distanciador para brazo de soporte para guías DSG-A (código 419676) o DSG-B (código 419677), en tecnopolímero reforzado con fibra de vidrio, color negro, acabado mate.



Ejecuciones especiales bajo pedido

Guía cilíndrica en acero inoxidable AISI 304.

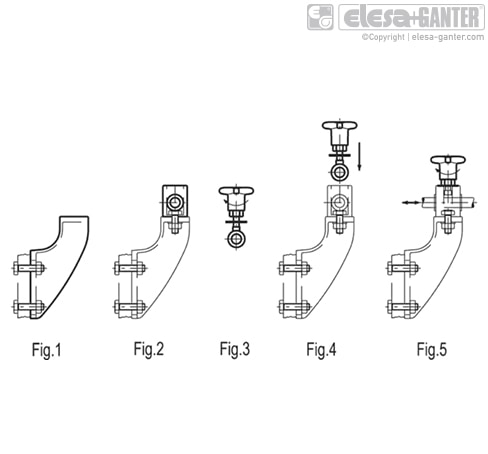

Instrucciones de montaje

• Fijar el soporte de la guía (Fig.1).
• Ensamblar la guía cilíndrica al soporte, con el tornillo, tuerca y arandela (Fig.2).
• Introducir la arandela en el tornillo de ojo y montar el pomo (Fig.3).
• Introducir el tornillo de ojo en el alojamiento para la guía cilíndrica (Fig.4).
• Introducir el pasador de la guía en el agujero de la guía cilíndrica. Ajustar la posición lineal y angular, y después fijar el pomo (posicionamiento lineal) y la tuerca de fijación de la guía cilíndrica (posición angular) (Fig.5).
