SPR.

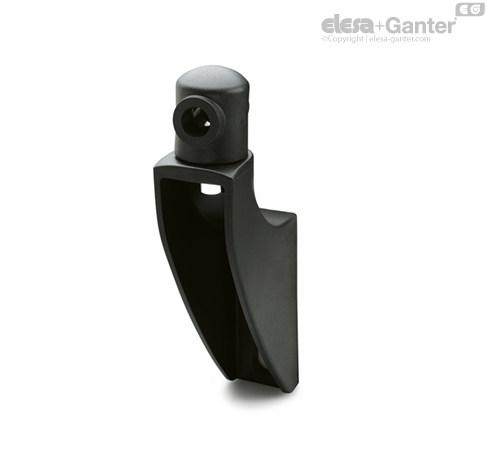

Soportes de guía de carril

Características y aplicaciones

Particularmente indicados cuando es requerido un posicionamiento lineal o angular de la guía.

Par máximo de apriete para los tornillos de montaje 39 Nm.

Accesorios bajo pedido

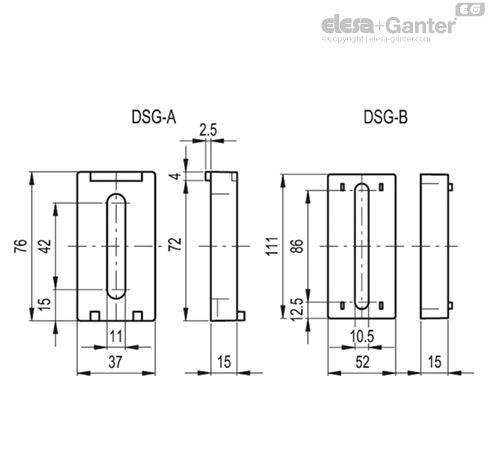

Distanciador para brazo de soporte para guías DSG-A (código 419676) o DSG-B (código 419677), en tecnopolímero reforzado con fibra de vidrio, color negro, acabado mate.



Instrucciones de montaje

• Fijar el soporte de la guía (Fig.1).
• Introducir el tornllo de ojo en el agujero del soporte de la guía y atornillar la tuerca y arandelas adecuadas (Fig.2).
• Ensambalr la guía cilíndrica en el tornillo de ojo (Fig.3).
• Introducir el pasador en el agujero de la guía cilíndrica. Ajustar su posición linela y angular, y depués apretar la tuerca (fig.4).
