Especificación
Disco giratorio
Acero inoxidable AISI 303
el resto de las piezas
Acero (zincado)
y/o latón
Pomo de regulación
Aluminio
anodizado negro
Información

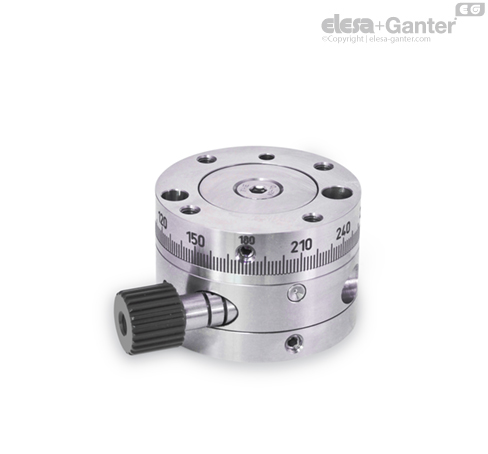

Las placas giratorias GN 900.6 son una unidad de rotación para operaciones manuales. Para obtener el movimiento giratorio se utiliza un engranaje de tornillo sinfín de alta calidad.

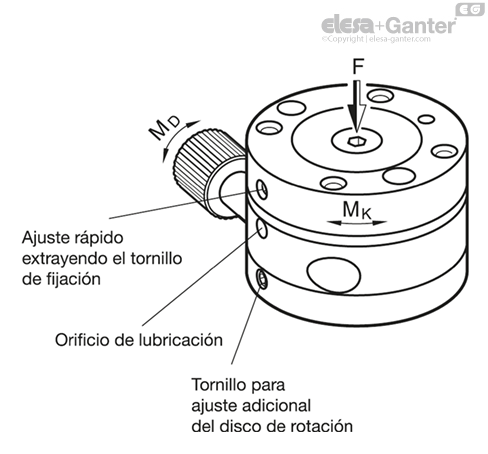

La plataforma giratoria también está dotada de un sistema de ajuste rápido y en tal caso se debe soltar un tornillo de fijación que se encuentra en la parte lateral del disco giratorio. Además, el disco giratorio puede fijarse a través de un tornillo de fijación fácilmente accesible. En ambos casos, se activan los componentes de bloqueo internos con forma cónica.
- Unidades corredizas graduables GN 900
- Placa de montaje GN 900.4 (para fijar a un dispositivo corredizo ajustable)
Información técnica adicional
| d1 | Rango de rotación | Tolerancia de concentricidad | tolerancia de excentricidad | par max. de antrada MD | capacidad de carga max. del disco de rotación desenclavado | capacidad de carga max. del disco de rotación enclavado MK | F max. en Newton |
| 55 | 0° | ± 0.02 | ± 0.02 | 1.5 Nm | 5 Nm | 10 Nm | 50 |
| 80 | 0° | ± 0.03 | ± 0.03 | 2.5 Nm | 5 Nm | 10 Nm | 100 |
