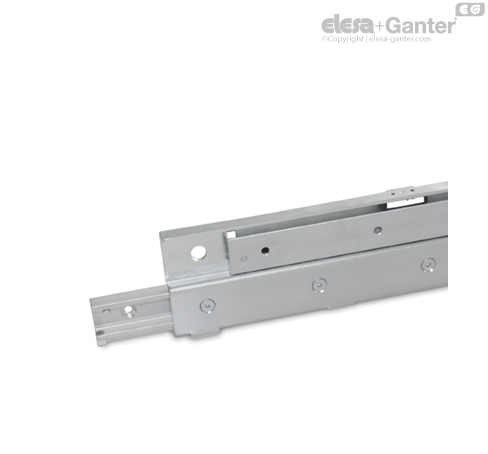

GN 2406
Guías lineales telescópicas
con una cara extensible, forma en S
con una cara extensible, forma en S
Tipo

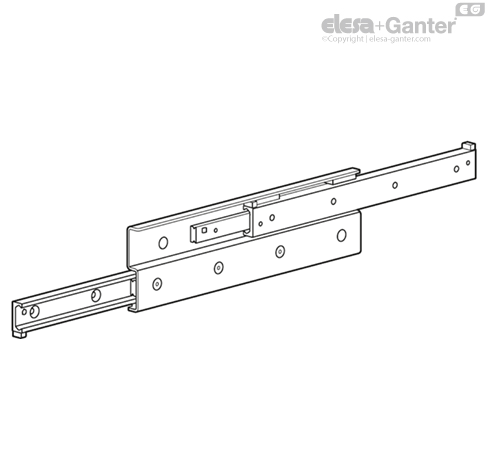

Tipo E: con una cara extensible
Riel / Guía
Acero tratado térmicamente
- Cincado, azul pasivado
- Conductos endurecidos
Bolas
Cojinetes antifricción de acero endurecido
Jaula de bolas
Acero, zincado
Lámina de metal intermedia de la jaula de bolas
Acero, zincado
Las guías y el perfil intermedio tienen la misma longitud. Ambos rieles pueden extraerse que modo que se logre un recorrido que sea más largo que la longitud base l1.
La limitación de la distancia de deslizamiento máxima debe realizarse mediante elementos externos; los soportes del riel han sido diseñados para evitar la extracción involuntaria de la guía del riel.
- otras longitudes (basadas en los intervalos de paso de 80 mm de las longitudes estándar)
- Longitudes especiales (agujero, distancias inicial y final)
- Extracción por ambos lados de cada riel (Tipo D)
Estructura
Todas las guías de movimiento lineal constan de un riel exterior con una guía que se mueve por dentro. Los cojinetes antifricción se mantienen a una distancia y en posición por medio de una jaula de bolas situada entre el riel y la guía. El carril y la guía están hechos de acero termorresistente, lo que permite su uso en un entorno industrial con requisitos más altos de capacidad de carga, operación silenciosa y vida útil.
Todos los diseños están disponibles con rieles de las dimensiones nominales h1 = 28, 35 y 43 mm, y también pueden suministrarse fuera del intervalo estándar en longitudes de entre 130 mm y 1970 mm para requisitos individuales.
Las guías de movimiento lineal normalmente se ajustan de tal forma que se genera un acoplamiento sin juego (es decir, moderadamente pretensado) entre el riel y la guía. Los conductos de las guías y las guías están endurecidos por inducción y, combinados con los cojinetes antifricción, dan como resultado un menor desgaste y una mayor vida útil. Las guías de movimiento lineal se lubrican constantemente con una grasa especial de graduación alta diseñada para sistemas de guía lineales.
Dependiendo de los requisitos, se puede elegir entre diferentes tipos . Las distancias transversales de las guías quedan dentro, parcialmente fuera o completamente fuera de la longitud de los carriles. Las guías telescópicas de movimiento lineal completamente extensibles constan de unidades de guía de movimiento lineal interconectadas directamente en los carriles, las guías o con la ayuda de un perfil intermedio.
Para montar las guías de movimiento lineal, hay disponibles avellanados en los rieles y, dependiendo del tipo de construcción, agujeros roscados o encastrados en las guías. El estilo compacto suele ser útil para su uso en espacios reducidos.
Tipos

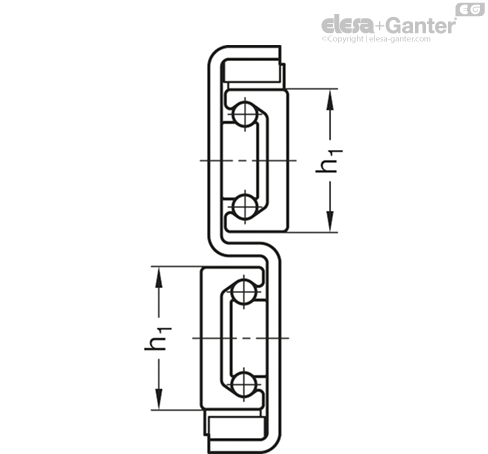

Guías telescópicas lineales en forma de S, con una cara extensible
Ejemplos de montaje
Capacidad de carga de las guías telescópicas de movimiento lineal
en orden ascendente de los códigos
Para seleccionar una guía de movimiento lineal adecuada, es primordial tener en cuenta el espacio disponible, la carrera deseada y la carga aplicada. Los valores indicados a continuación se muestran a modo de referencia para seleccionar el tamaño nominal de riel más adecuado.
La información ofrecida sobre capacidad de carga son valores orientativos no vinculantes, por lo que no se asume ninguna responsabilidad y no constituyen una garantía de calidad determinada. El usuario debe determinar en cada caso si un producto es adecuado para la aplicación prevista. Los factores ambientales y el paso del tiempo pueden influir sobre los valores declarados.
| Descripción | Capacidades de carga |
| - | Co rad en N |
| GN 2406-28-290-E | 587 |
| GN 2406-28-370-E.. | 793 |
| GN 2406-28-450-E | 999 |
| GN 2406-28-530-E | 1205 |
| GN 2406-28-610-E | 1510 |
| GN 2406-35-450-E | 1265 |
| GN 2406-35-530-E | 1700 |
| GN 2406-35-690-E | 2150 |
| GN 2406-35-850-E | 2830 |
| GN 2406-43-530-E | 2140 |
| GN 2406-43-690-E | 2885 |
| GN 2406-43-850-E | 4010 |
| GN 2406-43-1010-E | 4755 |
| GN 2406-43-1490-E | 3820 |

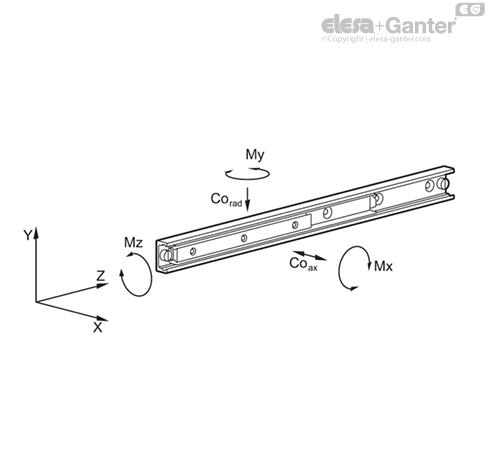

No se proporcionan datos sobre los pares de carga permitidos para las guías telescópicas de movimiento lineal, ya que normalmente se utilizan para aplicaciones por parejas. Las cargas de estas dimensiones se producen en menor grado porque puede asumirse que la construcción circundante es suficientemente rígida y firme. Está permitida la transferencia de pares de carga con ciertos límites.

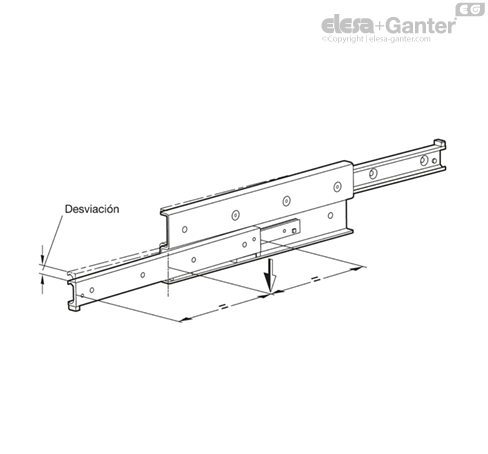

Carga estática y deflexión
Los valores de carga indicados en las tablas se refieren a una fuerza máxima permitida ejercida en mitad del carril del perfil completamente extendido en el tercer segmento.
Si se tienen en cuenta los valores y la guía telescópica de movimiento lineal está completamente extendida, se produce una deflexión menor (combadura) en el extremo de la guía o el carril. Normalmente, esto no tiene ningún efecto perjudicial en el correcto funcionamiento de la aplicación. Si se requiere, pueden facilitarse valores de referencia bajo pedido.
Tornillos de fijación, asignación de los agujeros de fijación
Los elementos estándar de fijación son los tornillos de cabeza avellanada DIN 7991-10.9, que deben montarse con el par de apriete recomendado. Dependiendo del tipo, es posible que no todos los agujeros sean utilizados. Por lo general, dichos agujeros pueden dejarse sin usar. En casos excepcionales, especialmente en recorridos bilaterales, los agujeros de fijación pueden alcanzarse aflojando los tornillos de soporte y retirando la guía. A continuación, los tornillos de soporte se vuelven a colocar.
Velocidad transversal, deslizamiento de la caja
La velocidad transversal de las guías de movimiento lineal puede alcanzar los 0,8 m/s, aunque la aplicación y la longitud de la instalación influyen sobre dicho valor. En el caso de cambios rápidos de dirección y fuerzas de aceleración elevadas, en algunos casos puede producirse deslizamiento de la caja, especialmente en cajas de bolas largas. En esos casos, la caja nose mueve en sincronía con la mitad de la velocidad de la guía, sino que pierde gradualmente su posición correcta debido al deslizamiento. Cuando resulte posible, deberá añadirse un recorrido ciego al final de la distancia transversal para facilitar el reposicionamiento.
