Especificación

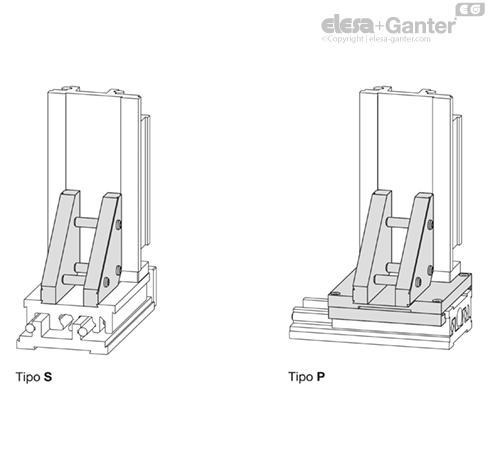

Tipos
- Tipo |b
bb|: Montaje del eje Z por medio de la base de montaje y de una base adicional.
- Tipo S: Montaje directo del eje Z por medio de una base de montaje.
Aluminio
anodizado, color natural
Tornillo DIN 913
Acero, zincado
Tornillos de cabeza allen DIN 912
Acero inoxidable
Información

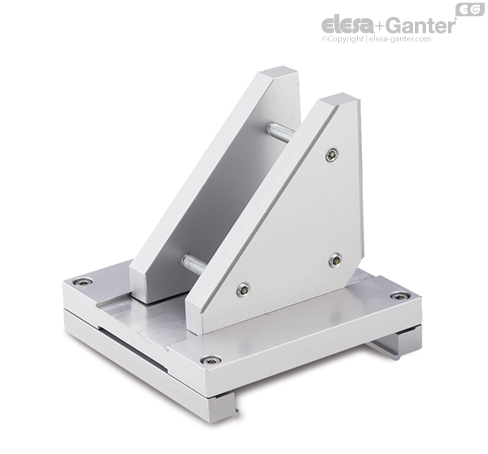

Con los conjuntos de montaje GN 900.3 se suministran dos unidades de deslizamiento regulables GN 900 se pueden combinar para montar una configuraación de ejes X-Z.
La combinación se genera por medio de dos placas de conexión que eliminen la necesidad de utilizar cualquier tipo de agujeros de fijación en la corredera. Al mismo tiempo, el dispositivo corredizo ajustable con el eje Z puede ajustarsehasta un límite (verticalmente al eje Z).
En caso de configuración vertical en paralelo del eje Z respecto al eje de referencia (modelo P) será necesario una placa adaptadora (dotada de un grupo de fijación, pequeñas placas de fijación y tornillos de cabeza allen), que se incluye en el conjunto.
La placa pequeña de fijación sirve para alinear el eje Z a 90° y para realizar el ajuste fino de la placa adaptadora (Modelo P).
Se incluyen todas las piezas necesarias para montar un conjunto.
