Especificación
N.º de identificación
No. 2: con 4 tornillos de apriete DIN 912 de acero inoxidable
Aluminio
Revestido de plástico
negro, RAL 9005, acabado texturado S
Tornillos de cabeza allen DIN 912
Acero inoxidable AISI 304
Tuercas hexagonales DIN 985
Acero inoxidable AISI 304
Cierre automático mediante anillo de poliamida
Información

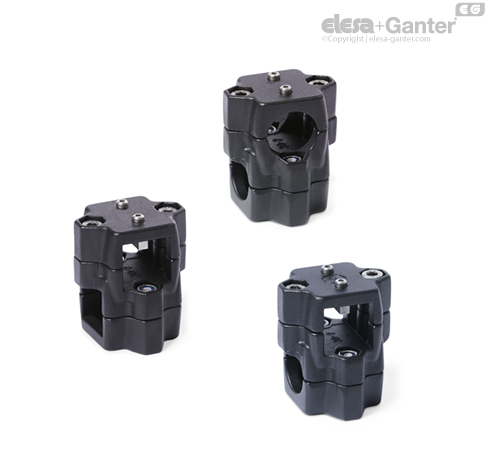

Los conectores de actuadores lineales de dos ejes GN 134.1 se basan en conectores de dos ejes. Los orificios de montaje provistos adicionalmente se usan para conectar a la llave de impulsión de un actuador lineal.
Los orificios de montaje d3 para la llave de impulsión siempre están ubicados en el orificio d1 o el cuadrado s1 en el sistema de un eje. Los casquillos de centrado en el orificio pasante eliminan la holgura axial. El ancho del orificio cuadrado s1 está alineado dimensionalmente con el juego de las unidades lineales cuadradas.
El orificio cuadrado s2 de la corredera para unidad lineal se suministra sin mecanizar para sistema de un solo eje.
Para una sujeción rápida sin herramientas, es posible reemplazar el tornillo de cabeza allen con uno de los kits de empuñaduras ajustables GN 911 que se muestran en la tabla como accesorio.
