Especificación
Tipos
- Tipo R1: Rosca a la derecha, con una terminación de eje
- Tipo R2*: Rosca a la derecha, con dos terminaciones de eje
- Tipo L1*: Roscado a izquierda, eje de accionamiento en un extremo
- Tipo L2*: Rosca a la izquierda, con dos terminaciones de eje
*habitualmente no disponible en stock
Tubos guía DIN 2391
Acero, cromado SCR
Extremos / deslizadores
Aluminio
negro, RAL 9005, acabado texturado
- Superficie de fijación / superficie de montaje
Mecanizado, acabado liso
Husillo con roscado trapezoidal
- Precisión del posicionamiento: carrera de ±0,2mm/300 mm
Tuerca deslizante
bronce
Tornillos de cabeza allen DIN 912
Acero, zincado
Tuercas hexagonales DIN 985
Acero, zincado
Cierre automático con anillo de poliamida
Información
Además de las longitudes de recorrido estándar especificadas en la tabla de arriba, para el actuador lineal de doble tubo GN 491 está disponible cualquier longitud que no supere la longitud máxima.
Para medir el movimiento y la posición de los deslizadores, se pueden añadir indicadores digitales de posición.
Accesorios de montaje de las piezas finales
Horizontal con tornillos para roscado d4 o agujero d5
Vertical
Desde fuera, con tornillos para rosca d3
Desde dentro, con tornillos para rosca d6
Desde dentro, con tornillos para taladro d5 / d7
Accesorios de montaje en el carro
Montaje con tornillos para rosca d4 or bore d5
Montaje del indicador de posición y el volante
Uso del kit de instalación, indicador de posición y volante

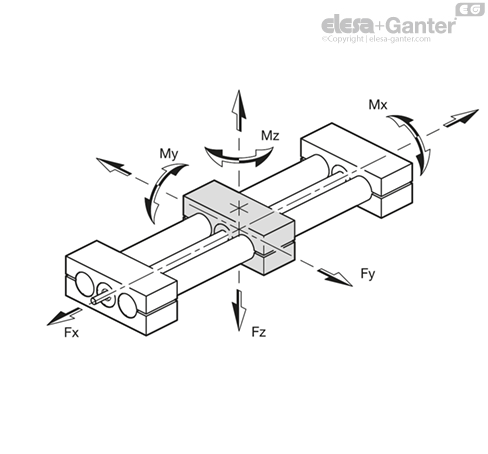

Descripción técnica / Capacidad de carga
| d | Fx en N | Fy en N | Fz en N | Mx en Nm | My en Nm | Mz en Nm |
| - | - | l = 500 | l = 1000 | l = 1500 | l = 500 | l = 1000 | l = 1500 | - | - | - |
| 18 | 425 | 215 | 110 | - | 105 | 80 | - | 22 | 35 | 40 |
| 30 | 850 | 1100 | 900 | 550 | 600 | 350 | 150 | 100 | 100 | 100 |
| 40 | 1100 | 3700 | 2800 | 1400 | 2100 | 600 | 180 | 150 | 140 | 170 |
| 50 | 1900 | 3850 | 2400 | 2100 | 3100 | 700 | 200 | 180 | 220 | 290 |
| 60 | 2700 | 69000 | 5700 | 5100 | 6300 | 2800 | 360 | 320 | 350 | 500 |
Las fuerzas indicadas Fy and Fz provocan una felxión en el tubo guía de 0.5 mm aprox.
Descripción
El deslizador se desplaza por un husillo roscado trapezoidal de tipo cojinete y una tuerca guía. El deslizador se guía a través de dos tubos cromados paralelos, los cuales aportan una elevada capacidad de carga y permiten que el actuador lineal compense los altos momentos de flexión.
Para el tipo GN 492 , un segundo carro y una placa adaptadora amplían las opciones de aplicación.
Estos actuadores lineales de doble tubo han sido diseñados para operarlos de forma manual (con volante). Con lubricación adecuada, también pueden absorver velocidades del eje de giro de hasta 250 rpm.
La precisión del posicionamiento es de 0.2 mm / 300 mm de carrera, la máxima carrera inversa es de 0.1 mm.
Para medir el ajuste o el posicionamiento, se pueden montar indicadores de posición digitales DD52R/ DD51/ DD52R-E/ DD51-E . La extensión necesaria del muñón de eje es posible gracias a los kits de instalación GN 491.1.
Diseños
Actuadores lineales de doble tubo GN 491 / GN 492 con roscado a derecha o izquierda, un eje de accionamiento o dos.
