Especificación
Tipos
- Tipo AV: brazo de apriete en U, con dos arandelas almenadas
- Tipo CV: versión con brazo de apriete en U, con dos arandelas almenadas y GN 708.1 elementos de montaje de tope de apriete
- Tipo EV: brazo de fijación sólido, con retenedor del perno para soldadura
Piezas de lámina metálica
Acero endurecido superficialmetne C10, cincado, pasivado azul
Pasadores de articulación en acero endurecido
Todas las partes en movimiento
lubricado con grasa especial
Empuñadura
Alta calidad, plástico rojo resistente a aceites
Topes de apriete de bridas GN 708.1, Tipo A
- Goma tipo dureza 85 Shore A
Información

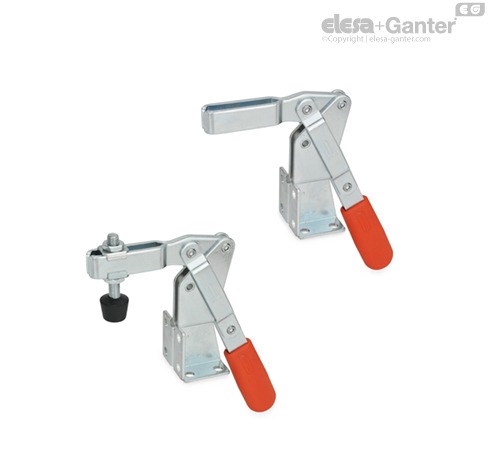

La brida de apriete GN 812 trabaja según el principio de las bridas: la palanca y el brazo de apriete se mueven en la misma dirección. Se pueden montar en dos planos gracias a la brida doble montada en la base, y requiere menos espacio para el efecto de apriete, debido a que el brazo de apriete y la palanca de accionamiento se mueven en direcciones opuestas.
Las bridas de apriete de accionamiento vertical con brazo en U, con dos arandelas almenadas (Tipo AV) pueden montar tornillos de apriete específicos para la aplicación. También se incluye un eje de apriete con punta de neopreno para el Tipo CV.
La versión EV se puede utilizar bien soldando el soporte, que en ese caso puede montar un componente de fijación para una aplicación específica, o bien empleando el vástago junto con la fijación GN 809 para mantener la pieza en su lugar.
