GN 855

Bridas con forma de C

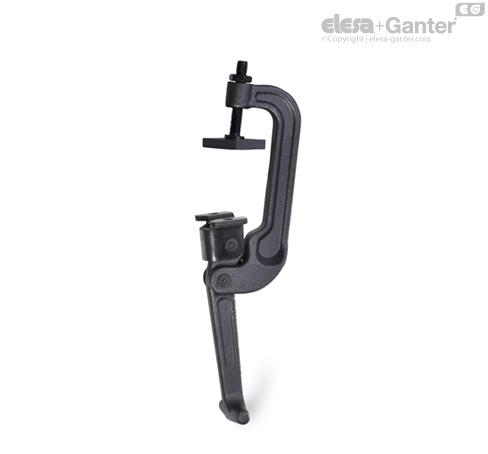

Las bridas con forma de C GN 855 tienen un diseño especialmente robusto, sólido y compacto, que permite su uso en condiciones extremas y exigentes, por ejemplo con altas temperaturas, polvo, vapor, etc.

Las bridas con forma de C suelen instalarse y fijarse en el punto de fijación. La placa de anclaje, que se suministra montada pero sin fijar, presenta un alojamiento para la bola y está diseñada para ser fijada a la pieza de fijación. Junto con el perno de tipo bola, esta configuración garantiza el correcto posicionamiento de la brida de bloqueo.

Si la contraplaca no debe permanecer en la contrapieza a sujetar, la abrazadera de sujeción también pueden usarse alternativamente para sujetar los pernos de sujeción GN 802 que tiene una superficie de apoyo tipo péndulo.

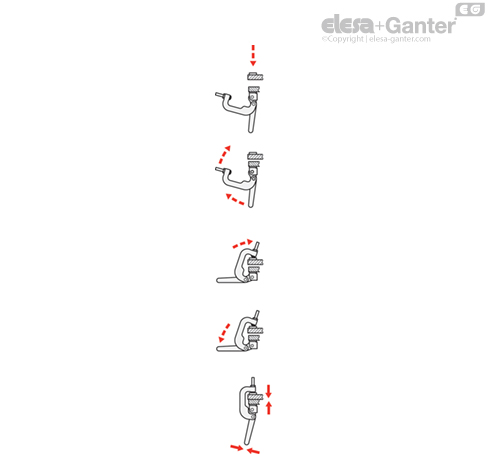

Coloque las piezas de trabajo de ser apretadas en la posición de apriete, p. ej. cerca de la tapa o coloque la pieza en la parte superior.

Después desplace el brazo de apriete y la palanca de accionamiento de la brida en C hacia arriba.

A continuación mueva la brida de apriete hacia delante de tal manera que el perno de apriete se ubique en el casquillo esférico de la placa de apoyo.

Mueva la palanca hacia abajo hasta que la fuerza de apriete sobrepase el punto muerto.

Una vez cerrada, la brida en C mantiene su posición por sí misma.
