GN 7580

Bisagras de precisión

Las bisagras de precisión GN 7580 proporcionan un movimiento pivotante a elementos como brazos oscilantes, espaciadores y placas de fijación. Las bisagras de precisión resistentes al desgaste tienen un juego radial bajo y un juego axial ajustable.

Es posible cubrir varias situaciones de instalación combinando las diferentes hojas interiores y exteriores. El posicionamiento preciso se puede lograr con pasadores de fijación en los orificios de colocación de las superficies de atornillado.

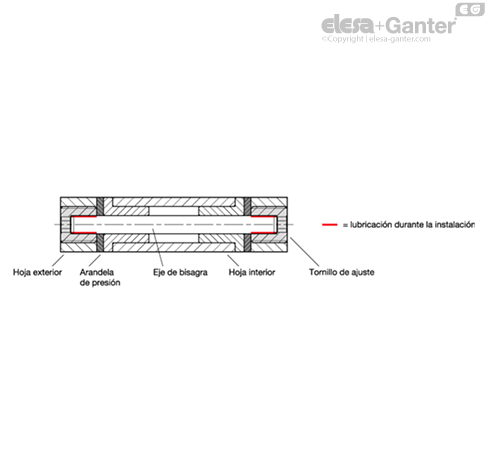

Los casquillos de cojinete y los casquillos roscados de los tipos B y D se suministran premontados en las hojas de las bisagras. El eje de bisagra, las arandelas de presión y los tornillos de ajuste vienen en paquetes separados.

Las bisagras de precisión GN 7580 han sido sometidas a amplios ensayos de carga. Para estos ensayos, las hojas de la bisagra se posicionaron utilizando pasadores de fijación y se atornillaron con tornillos Allen con el correspondiente par nominal.

Los valores para F_A, F_R0 y F_R90 se determinaron en ensayos de compresión con fuerza aumentando gradualmente y una carga y descarga lentas. La capacidad de carga permisible se seleccionó como el valor tras el cual permanecía una deformación plástica muy reducida, irrelevante para el funcionamiento. Las cargas de fallo de las bisagras son muchas veces superiores a los valores especificados.

Aplicando los valores de par especificados en la tabla resulta un desplazamiento de compresión remanente reproducible, medido a la distancia especificada desde el punto de pivotaje.

La información sobre capacidad de carga se da con valores orientativos no vinculantes, y se rehúsa cualquier responsabilidad. En general, no constituyen una garantía de condición. El usuario debe determinar en cada caso si un producto es adecuado o no para el uso previsto. Los factores medioambientales y el paso del tiempo pueden afectar a estos valores.
