GN 2294

Bisagras

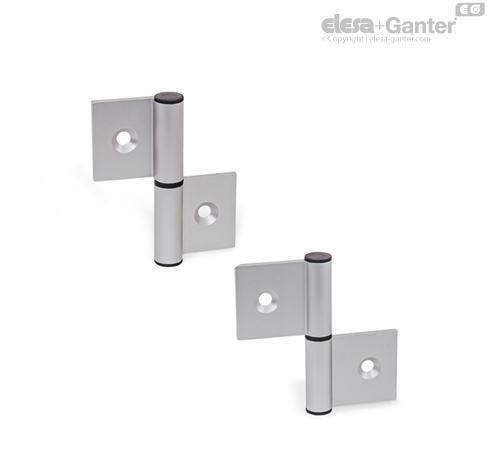

Las bisagras GN 2294 están hechas de aluminio perfilado estirado y se utilizan, por ejemplo, en puertas y cubiertas.

Una hoja de bisagra externa, la bisagra de tipo A, permite el montaje con un intersticio de puerta muy pequeño. El tipo I está encajado en el intersticio de la puerta. Por tanto, los tornillos de montaje quedan inaccesibles y, de este modo, protegidos frente al vandalismo cuando la puerta está cerrada.

Las bisagras se suministran sueltas y deben montarse de acuerdo a las instrucciones que las acompañan. Es posible realizar cualquier combinación de bisagras gracias a su diseño modular y a los accesorios disponibles.

• Características plásticas

• otras longitudes y espaciados entre orificios

• otros acabados

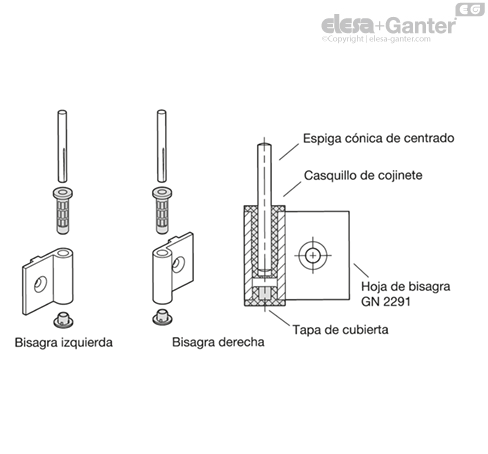

Bisagras izquierda/derecha

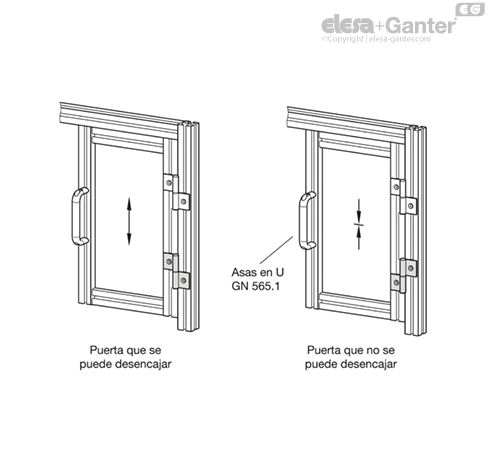

Montaje en marcos de puerta

Para el montaje de una puerta que deba ser desmontable, deben montarse dos bisagras del mismo tipo en el marco de la puerta.

Si no se ha diseñado la puerta para ser extraíble, esta debe montarse con al menos una bisagra derecha y al menos otra izquierda.

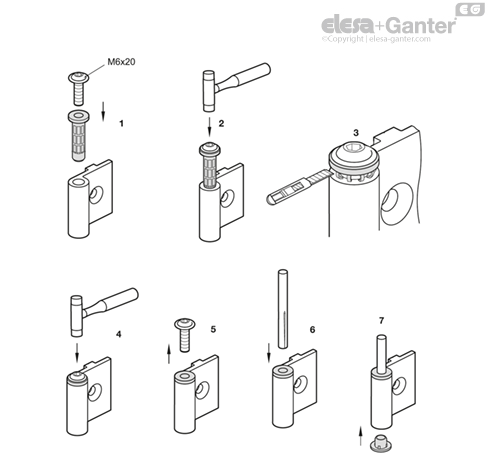

Montaje

1. Coloque el casquillo de cojinete sobre la hoja de la bisagra con la dirección de instalación deseada. A continuación, inserte un tornillo de collarín, por ejemplo, un tornillo de cabeza ovalada ISO 7380, en el casquillo de cojinete para proteger el collarín de daños al golpear el casquillo para insertarlo.

2. Inserte el casquillo de cojinete golpeándolo hasta que quede aproximadamente 1 mm entre su collarín y la hoja de la bisagra.

3. Retire las rebabas del casquillo de cojinete utilizando una cuchilla.

4. Golpee el casquillo de cojinete para insertarlo a fondo.

5. Retire el tornillo.

6. Golpee una espiga cónica de centrado para introducirla en el casquillo de cojinete.

7. Coloque la tapa de cubierta en el lado contrario de la hoja de bisagra.

Inserte los demás casquillos de cojinete siguiendo los puntos 1 a 5.
