GN 7247

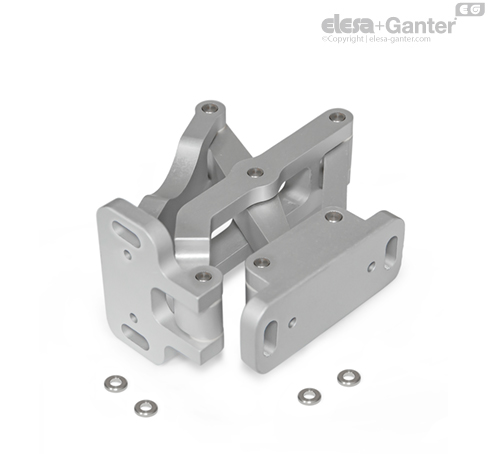

Bisagra multiarticulada

Las bisagras multiarticuladas GN 7247 se instalan en el interior de puertas, trampillas y escotillas para ahorrar espacio y garantizar una protección eficaz contra actos vandálicos. La bisagra tiene un ángulo de apertura máximo de 180°, que proporciona accesibilidad óptima y evita el bloqueo de las rutas de escape a través de puertas abiertas, por ejemplo.

El uso de este tipo de bisagras evita los elementos acoplados al exterior de la carcasa, que rompen el diseño o conviene evitar para facilitar y agilizar las tareas de limpieza.

Normalmente, las bisagras multiarticuladas se usan por pares. Con cargas más altas, por ejemplo, de puertas grandes, se pueden complementar con bisagras adicionales. Se suministran cuatro arandelas reforzadas que se pueden usar con tornillos de fijación con rosca M6.

• Características del acero inoxidable

• otros acabados/colores

• otras bridas de sujeción

• otros ángulos de apertura

• otros grosores de pared máximos

• otro movimiento de izado



Las bisagras multiarticuladas se pueden ajustar en tres planos durante la instalación. Por ejemplo, esto permite realizar ajustes según tolerancias o establecer las fuerzas compresivas necesarias para conseguir un cierre hermético.

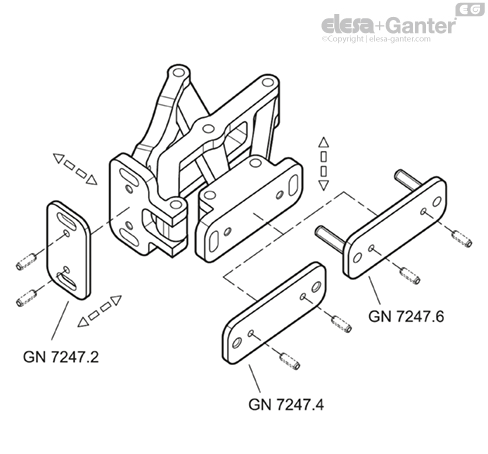

Dos planos se pueden ajustar mediante las ranuras paralelas o perpendiculares de las bridas de sujeción. En el tercer plano, se pueden hacer correcciones de posición mediante las placas separadoras de acero inoxidable GN 7247.2 .

Pletinas de acero con agujeros roscados GN 7247.4  y pletinas de acero inoxidable con espárragos roscados GN 7247.6 también están disponibles para sujetar las bisagras. Estas se pueden soldar en la pared o se pueden insertar en ella desde el exterior y fijarse en su lugar. Los agujeros d₂ permiten el montaje de pasadores de tensado o posicionamiento, lo que facilita colocar la bisagra en posición. Y también se evitan el giro o el deslizamiento indeseados bajo carga. Los pasadores no se pueden extraer para un ajuste posterior.

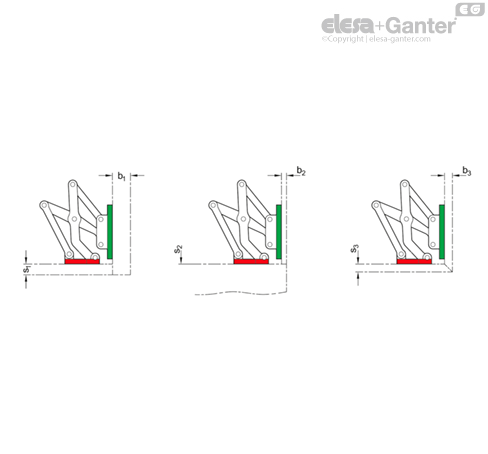

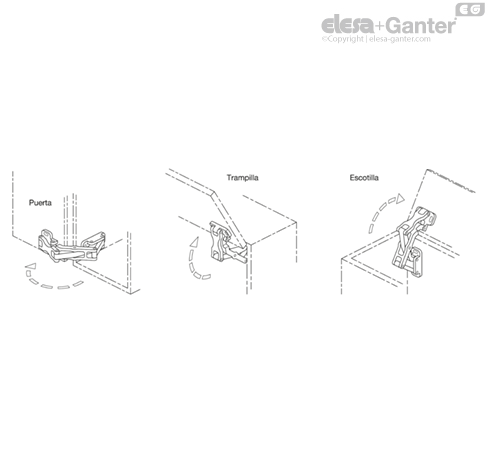

Puertas, trampillas y escotillas pueden ser encastradas, superpuestas o biseladas. El máximo grosor de la pared y el tamaño del reborde para las construcciones de chapa metálica que se indican abajo derivan del tipo de instalación.

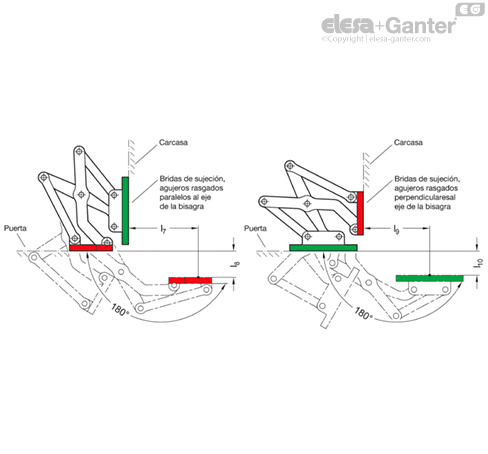

1. Brida de sujeción montada en la carcasa con ranuras paralelas al eje de la bisagra.
