CFI.

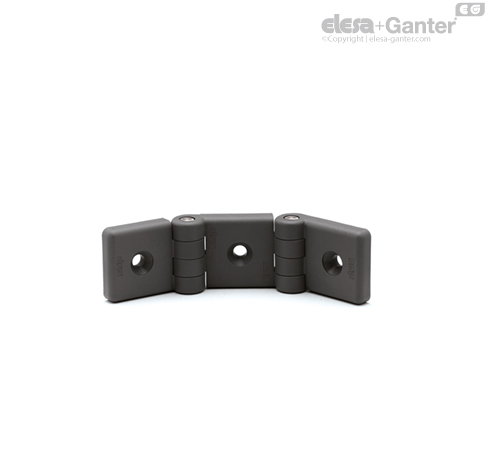

Bisagras dobles para perfiles

Características y aplicaciones

Este tipo de bisagra se aconseja cuando, por ejemplo, a un montante central se le aplican dos puertas laterales. Puede utilizarse con perfiles de aluminio con dimensiones de 30 a 60 mm, incluso con combinaciones de diferentes dimensiones.

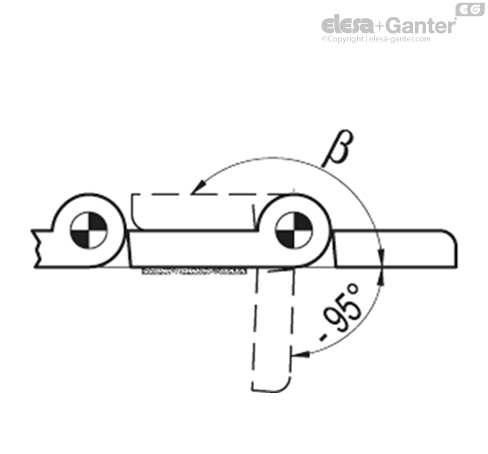

Ángulo de rotación (valor aproximado)

Máx. 260°/275° (entre -95° y +165°/180°; siendo 0° la condición en la que dos superficies interconectadas se encuentran en el mismo plano).

Evitar sobrepasar el ángulo límite de rotación (véase dibujo) para no comprometer las prestaciones mecánicas de la bisagra.

Para elegir el tipo y el número de bisagras que deben utilizarse para cada aplicación, consultar las Directrices.

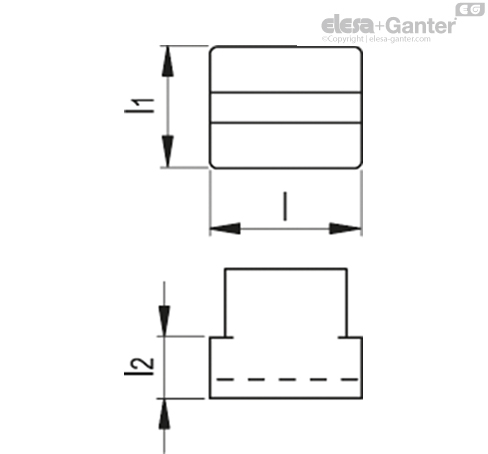

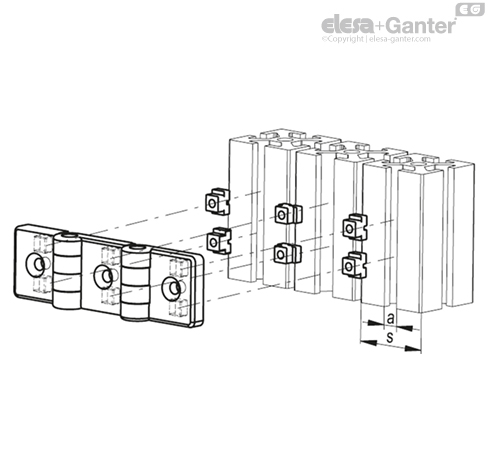

Dimensión del perfil		Orientación del inserto	Color del inserto
s	a
30	6		Gris claro
	8
40÷45	8		Gris oscuro
	10
50÷60	10		Negro
	12



Tests de resistencia	ESFUERZO AXIAL		ESFUERZO RADIAL		ESFUERZO A 90º
Descripción	Carga de trabajo máxima Ea [N]	Carga de rotura Ra [N]	Carga de trabajo máxima Er [N]	Carga de rotura Rr [N]	Carga de trabajo máxima E90 [N]	Carga de rotura R90 [N]
CFI.30-30/30 SH-6	440	2570	1850	3710	300	1700
CFI.30-40/40 SH-6	320	2280	1750	3490	220	870
CFI.40-30/30 SH-6	320	2280	1750	3490	220	870
CFI.40-40/40 SH-6	320	2280	1750	3490	220	870
CFI.45-30/30 SH-6	240	2150	1760	3520	190	780
CFI.45-40/40 SH-6	240	2150	1750	3490	190	780
CFI.45-45/45 SH-6	240	2150	1760	3520	190	780
CFI.60-30/30 SH-6	280	1510	1600	3190	180	850
CFI.60-40/40 SH-6	280	1510	1600	3190	180	850
CFI.60-45/45 SH-6	240	1510	1600	3190	180	780
