GN 161
78711-R,20
78710-R,10
78712-R,50
o
GN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
o
GN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Zamac
Revestido de plástico
negro, acabado texturado
Pasador
Acero inoxidable AISI 303

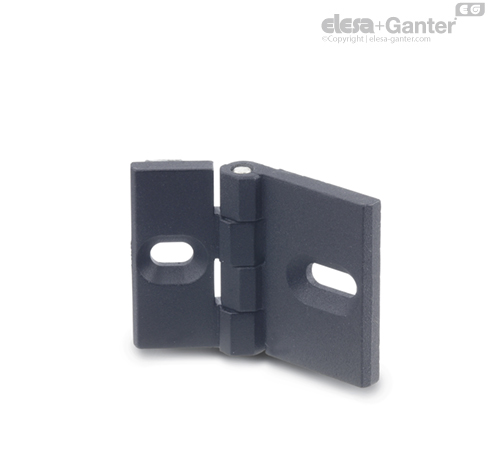

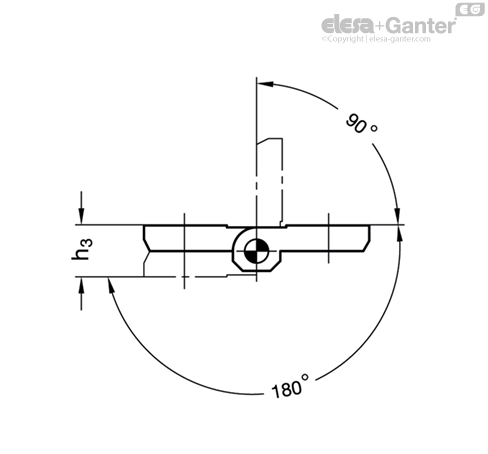

Las bisagras GN 161 tienen un diseño especialmente indicado para rieles de perfiles disponibles en el mercado.
Con solamente tres tipos distintos de bisagras, pueden alojarse hasta 66 anchuras diferentes "n" de los agujeros. Para ello, los elementos de posicionamiento deben colocarse en coincidencia con los encajes especialmente marcados en las aletas de las bisagras.

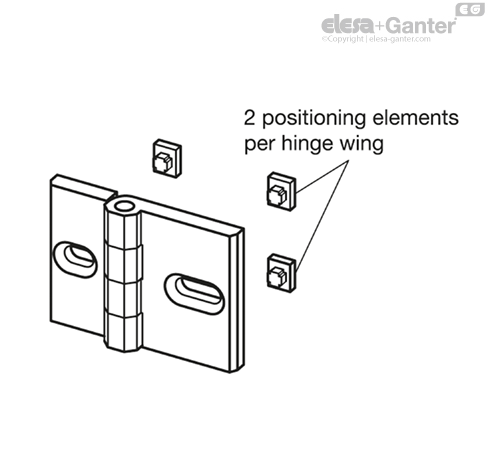

Los elementos de posicionamiento rectangulares (8 x 10 mm), dos piezas por cada aleta de la bisagra, sirven para evitar desalineamientos. También soportarán el peso de la puerta.
Para fijar las bisagras en los rieles del perfil se utilizan tuercas en T especiales.
| GN 161-57 | - | - | GN 161-68 | - | - | GN 161-80 | - | - |
| n | m1 | m2 | n | m1 | m2 | n | m1 | m2 |
| Distancia de la ranura | - | - | Distancia de la ranura | - | - | Distancia de la ranura | - | - |
| 33 | 16.5 | 16.5 | 37.5 | 16.5 | 21 | 42 | 21 | 21 |
| 34 | 16.5 | 17.5 | 38 | 16.5 | 21.5 | 42.5 | 21 | 21.5 |
| 35 | 16.5 | 18.5 | 39 | 16.5 | 22.5 | 43.5 | 21 | 22.5 |
| 35.5 | 16.5 | 19 | 40 | 16.5 | 23.5 | 44.5 | 21 | 23.5 |
| 36.5 | 16.5 | 20 | 42.5 | 16.5 | 26 | 47 | 21 | 26 |
| 35 | 17.5 | 17.5 | 44 | 16.5 | 27.5 | 48.5 | 21 | 27.5 |
| 36 | 17.5 | 18.5 | 47.5 | 16.5 | 31 | 52 | 21 | 31 |
| 36.5 | 17.5 | 19 | 38.5 | 17.5 | 21 | 43 | 21.5 | 21.5 |
| 37.5 | 17.5 | 20 | 39 | 17.5 | 21.5 | 44 | 21.5 | 22.5 |
| 37 | 18.5 | 18.5 | 40 | 17.5 | 22.5 | 45 | 21.5 | 23.5 |
| 37.5 | 18.5 | 19 | 41 | 17.5 | 23.5 | 47.5 | 21.5 | 26 |
| 38.5 | 18.5 | 20 | 43.5 | 17.5 | 26 | 49 | 21.5 | 27.5 |
| 38 | 19 | 19 | 45 | 17.5 | 27.5 | 52.5 | 21.5 | 31 |
| 39 | 19 | 20 | 48.5 | 17.5 | 31 | 45 | 22.5 | 22.5 |
| 40 | 20 | 20 | 39,5 | 18.5 | 21 | 46 | 22.5 | 23.5 |
| - | - | - | 40 | 18.5 | 21.5 | 48.5 | 22.5 | 26 |
| - | - | - | 41 | 18.5 | 22.5 | 50 | 22.5 | 27.5 |
| - | - | - | 42 | 18.5 | 23.5 | - | 22.5 | 31 |
| - | - | - | 44.5 | 18.5 | 26 | 47 | 23.5 | 23.5 |
| - | - | - | 46 | 18.5 | 27.5 | 49.5 | 23.5 | 26 |
| - | - | - | 49.5 | 18.5 | 31 | 51 | 23.5 | 27.5 |
| - | - | - | 40 | 19 | 21 | 54.5 | 23.5 | 31 |
| - | - | - | 40.5 | 19 | 21.5 | 52 | 26 | 26 |
| - | - | - | 41.5 | 19 | 22.5 | 53.5 | 26 | 27.5 |
| - | - | - | 42.5 | 19 | 23.5 | 57 | 26 | 31 |
| - | - | - | 45 | 19 | 26 | 55 | 27.5 | 27.51 |
| - | - | - | 46.5 | 19 | 27.5 | 58.5 | 27.5 | 31 |
| - | - | - | 50 | 19 | 31 | 62 | 31 | 31 |
| - | - | - | 41 | 20 | 21 | - | - | - |
| - | - | - | 41.5 | 20 | 21.5 | - | - | - |
| - | - | - | 43.5 | 20 | 23.5 | - | - | - |
| - | - | - | 46 | 20 | 26 | - | - | - |
| - | - | - | 47.5 | 20 | 27.5 | - | - | - |
| - | - | - | 51 | 20 | 31 | - | - | - |
