Especificaciones principales
Extremos terminales de montaje
Tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color negro.
Soporte
Aluminio, de color natural. Puede girarse 90° si fuese necesario.

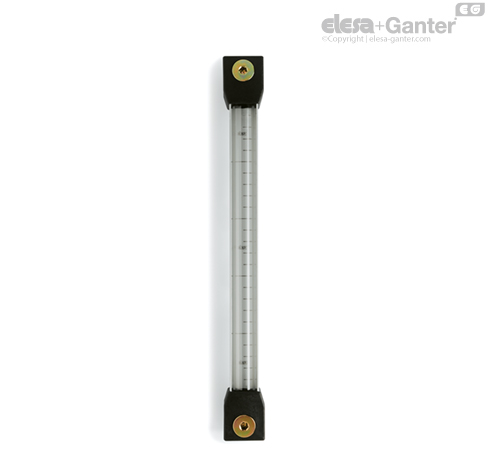

Indicadores de nivel de columna
Tubo transparente de polimetilmetacrilato.
Tornillos
Acero cincado con alojamiento hexagonal.
Anillos de estanqueidad
Junta tórica de caucho sintético NBR.
Chapilla graduada
Material plástico, resistente a aceites y grasas. Fijado a la protección de aluminio por medio de una cinta adhesiva.
Temperatura máx. de funcionamiento continuo
70ºC (con aceite o agua).
Información general
Datos técnicos
En pruebas de laboratorio efectuadas con aceite mineral para sistemas hidráulicos del tipo CB68 (según ISO 3498) a 23°C durante un período limitado de tiempo, la soldadura resisitió hasta: 30 bar (HCL.300), 25 bar (HCL.400) y 20 bar (HCL.500).
Para usos con otros fluidos y en condiciones diferentes de presión y temperatura, póngase en contacto con el Servicio técnico ELESA.
En todo caso, se recomienda verificar la idoneidad del producto con las condiciones de funcionamiento reales.
