Especificación
Tipos
- Tipo A: con chapilla de contraste, natural
- Tipo AS: con chapilla de contraste, anodizado negro
- Tipo B: sin chapilla, natural
- Tipo BS: sin chapilla, anodizado negro
Cuerpo
Aluminio
- Tipo A y B: mecanizado fino, natural
- Tipo AS y BS: mecanizado fino, anodizado negro
Chapilla
Tecnopolímero (Polysulfon)
- resistentes a temperaturas de hasta 100 °C
- Juntas de goma de estanqueidad NBR (Perbunan)
Información

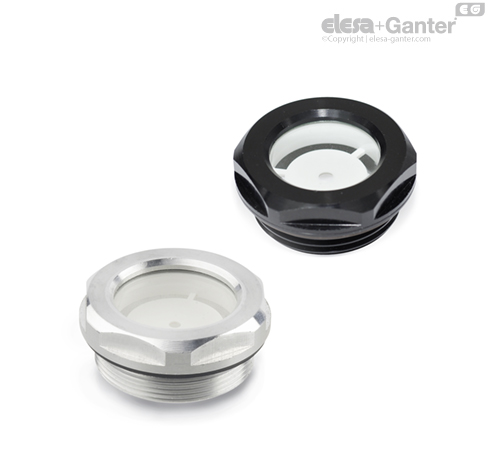

Los visores de nivel GN 743 tienen vidrio genuíno de alta estabilidad y a pruebas de ralladuras. La estanqueidad se consigue con una junta tóricca en la periferiay no en el borde del cristal. La estanqueidad antifugas no está afectada por presiones axiales
El diámetro externo de estos visores de vidrio para el nivel de aceite con hembra hexagonal debe coincidir con agujeros de montaje para conexiones según DIN 3852.
La junta está colocada en una ranura y no se puede perder. Además, esta raunra evita que la junta sea aplastada cuando se aprieta el visor.
Los indicadores de nivel de aceite GN 743 pueden usarse en tanques presurizados. Bajo pedido, están disponibles pruebas relativas a la presión máxima.
Instrucciones de montaje|:
Para montar en paredes de menos de 4 mm de grosor, se debe de emplear una tuerca GH.-.
- Según RoHS (solamente tipos AS y BS)
